Používame súbory cookie, aby sme vám umožnili pohodlné prehliadanie webovej stránky a vďaka analýze neustále zlepšovali jej funkcie, výkon a použiteľnosť. Pre koho je článok určený: Text je určený pre investorov, projektovo zameraných zákazníkov a pokročilých domácich majstrov, ktorí chcú rozumieť princípom uzemnenia, pospojovania a ochrany pred bleskom v rodinnom dome. Normy a predpisy: Návrh uzemnenia, pospojovania a bleskozvodu vychádza najmä z STN 33 2000-4-41 (ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-54 (uzemnenie a ochranné vodiče) a súboru noriem STN EN 62305 pre ochranu pred bleskom. Ak staviate nový rodinný dom alebo riešite rozsiahlu rekonštrukciu elektroinštalácie, uzemnenie a pospojovanie rozhodnú o tom, či vám budú ističe, prúdové chrániče, bleskozvod a SPD skutočne fungovať.
Uzemnenie a pospojovanie tvoria „neviditeľný základ“ bezpečnej elektroinštalácie. Dôležité upozornenie: Nesprávne alebo nedostatočné uzemnenie môže viesť k nefunkčnej ochrane pred úrazom elektrickým prúdom, k poškodeniu zariadení pri blesku alebo prepätí a k problémom pri revízii. Čo je základový uzemňovač? Z hľadiska noriem musí mať oceľový uzemňovací prvok dostatočný prierez a mechanickú odolnosť, aby bezpečne odvádzal poruchové a prípadné bleskové prúdy počas celej životnosti stavby.
Najčastejšie používané sú základové prvky: pásovina Fe/Zn 30×4 mm a guľatina Ø10 mm Fe/Zn. Na obvodový základový uzemňovač sa vedie vývod zo základov; v každom rohu sú pripojené vývody pre zvody bleskozvodu a samostatný vývod k HUS. Životnosť základového uzemňovača závisí aj od prostredia a krytia; pri betóne s dostatočným krytím pásovina alebo guľatina v betóne často nevyžaduje ďalší náter. Pri mechanických spojoch a svorkách v zemi alebo v zóne prechodu betón-zemina je situácia odlišná; hliník je bežný materiál pre vedenia, no pre trvalé zemniče v betóne a zemine je nevhodný.

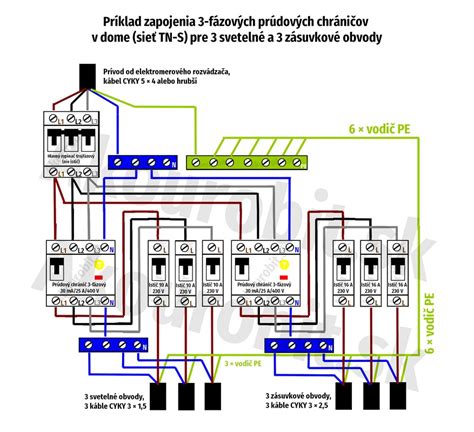

Koncepcia uzemnenia rodinného domu závisí od typu napájacej sústavy - najčastejšie TN-C-S alebo TT. V TN-C-S prichádza vodič PEN, ktorý sa v určenom mieste rozdeľuje na PE a N. Ochrana pred úrazom elektrickým prúdom sa využíva kombinácia automatického odpojenia (ističe, poistky) a prúdových chráničov (RCD). V sústave TT má objekt vlastnú uzemňovaciu sústavu oddelenú od uzemnenia distribútora; ochrana pred úrazom je postavená primárne na prúdových chráničoch. Tip: Typ napájacej sústavy (TN-C-S alebo TT), miesto rozdelenia PEN a požadované hodnoty odporu uzemnenia musia byť vždy riešené v projekte. Určite typ napájacej sústavy. Navrhnite základový uzemňovač. Definujte HUS a hlavné pospojovanie. Navrhnite bleskozvod a SPD. Na základe výpočtu rizika sa určí trieda LPS, počet zvodov a spôsob prepojenia na uzemnenie.
Čo je HUS a HUP?

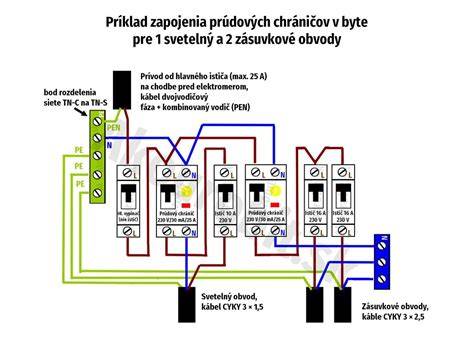

Hlavná uzemňovacia svorka (HUS) je zberné miesto, ku ktorému sa pripájajú všetky uzemňovacie vodiče a vodiče na pospájanie v budove. Jej hlavnou funkciou je zabezpečiť nízku impedanciu uzemnenia pre elektrické zariadenia a systémy v budove. S HUS sa často spája bod rozdelenia siete TN-C na TN-S. Prierez vodiča hlavného pospojovania sa odvodzuje od prierezu najväčšieho ochranného vodiča (PE) v inštalácii; pri SPD T1/T2 sa odporúča minimálne 16 mm² Cu s čo najkratšou dĺžkou vodiča k PE/HUS.
Hlavná ekvipotenciálna svorka (HUP) slúži na vyrovnanie potenciálov medzi rôznymi vodivými časťami v budove, ako sú kovové potrubia, konštrukčné prvky a elektrické zariadenia. Tým sa znižuje riziko úrazu elektrickým prúdom v prípade poruchy. S HUS sa odporúča spojiť aj bod rozdelenia siete TN-C na TN-S.
Praktické aspekty inštalácie HUS a HUP
- Umiestnenie: HUS a HUP by mali byť umiestnené na ľahko prístupnom mieste, ideálne v blízkosti hlavného rozvádzača.
- Pripojenie: Všetky vodiče by mali byť pripojené k svorkám pevne a spoľahlivo, aby sa zabezpečil nízky odpor prechodu.
- Materiál: Svorky by mali byť odolné voči korózii, aby sa zabezpečila dlhá životnosť a spoľahlivosť.
- Označenie: Svorky by mali byť jasne označené, aby sa uľahčila identifikácia a údržba.
Ochrana pred prepätím
Okrem uzemnenia a pospojovania je dôležité zabezpečiť ochranu pred prepätím, ktoré môže poškodiť elektronické zariadenia v budove. Prepäťové ochrany sa inštalujú do rozvádzačov a chránia zariadenia pred prepätím spôsobeným atmosférickými výbojmi alebo spínacími procesmi. Prepätie sa môže šíriť aj po dátových a koaxiálnych vedeniach, preto treba chrániť aj tieto vetvy.
Uzemnenie bleskozvodu a HUS
Pripojenie HUS k uzemneniu bleskozvodu je bežnou praxou, no odporúča sa realizovať ju správne: odbočka na HUS by mala byť urobená v zemi, v dostatočnej vzdialenosti od skúšobnej svorky bleskozvodu. Takto sa pri údere blesku zníži riziko šírenia prepätia do samotnej inštalácie.
Príklad správneho zapojenia HUS a HUP
Nasledujúca tabuľka uvádza príklad správneho zapojenia HUS a HUP v rodinnom dome:
| Komponent | Pripojenie | Poznámka |
|---|---|---|
| Hlavný rozvádzač | Uzemňovacia svorka | Bod rozdelenia PEN |
| Kovové potrubia (voda, plyn, kúrenie) | HUP | Použiť vodič s dostatočným prierezom |
| Konštrukčné prvky (oceľové stĺpy, armatúra) | HUP | Pripojiť k HUP pomocou pospojovacieho vodiča |
| Bleskozvod | Uzemňovacia svorka | Odbočka na HUS v zemi |
| Prepäťové ochrany | Uzemňovacia svorka | Inštalovať na vstupe do rozvádzača |
Najčastejšie chyby pri realizácii uzemnenia a pospojovania zahŕňajú chýbajúci alebo nedostatočný základový uzemňovač, neexistujúce alebo slabé HUS, nekorektné prepojenie bleskozvodu s uzemnením, alebo príliš dlhé a nevhodne vedené vodiče medzi SPD, HUS a uzemnením. Tiež sú dôležité kvalitné spoje a povrchová úprava spojov v zemi a označené vývody uzemňovača s potrebnou dokumentáciou.
Koncepty a konkrétne komponenty
EPS (Hlavná ekvipotenciálna prípojnica) je centrálny bod, ktorý umožňuje prepojenie uzemňovacích vodičov, bleskozvodu a pásoviny. EPS sa líši počtom a typom svoriek a môže umožniť pripojenie pásoviny 30×4 mm, guľatiny Ø8-10 mm a rôznych prierezov vodičov. HUS a HUP sú kľúčové pre bezpečnosť a ochranu pred úrazom elektrickým prúdom a poškodením zariadení. Tabuľkové a obrazové schémy sú užitočné pri plánovaní správneho zapojenia a koordinačného systému uzemnenia.
Dôležité odkazy a normy
- STN 33 2000-4-41:2017 - Elektrické inštalácie budov. Časť 4-41: Ochranné opatrenia na zaistenie bezpečnosti. Ochrana pred úrazom elektrickým prúdom.
- STN EN 62305-1:2011 - Ochrana pred bleskom.
- Kontext a výpočet rizika pre LPS podľa STN EN 62305-2.
