Kondenzačný komín — princíp fungovania a inštalácia

Kondenzačné kotly sú dnes najúspornejšou alternatívou pri vykurovaní zemným plynom. Moderný kondenzačný kotol vypúšťa spaliny o mnoho chladnejšie. Teplo, ktoré by unikalo komínom, sa využije pre vykurovanie. Kondenzačný kotol môže mať účinnosť aj nad 100 %, avšak nie je to „perpetuum mobile“. V porovnaní s klasickými kotlami, ktoré spália viac paliva, produkujú viac spalín a pracujú pri vyšších teplotách, kondenzačné kotly ochladením spalín vodná para skondenzuje a odovzdá kondenzačné teplo.

Vo vykurovacích kotloch spaľujeme uhľovodíkové palivá, najmä zemný plyn. Vodík v palive zhorí na vodu, ktorá sa do spalín dostane ako vodná para. Pri spaľovaní plynu vznikajú spaliny, ktorých súčasťou je vodná para. Spálením 1 m3 zemného plynu vznikne teoreticky až 1,6 l kondenzátu.

Princíp fungovania kondenzačného kotla v spojení s komínom

V klasických kotloch uniká para hore komínom bez využitia a odnáša veľa tepla. V kondenzačných kotloch naopak ochladením spalín vodná para skondenzuje a odovzdá kondenzačné teplo. Kondenzačné teplo vodnej pary je rovnako veľké ako výparné teplo vody potrebné na jej vyparenie. Pod pojmom vyvložkovanie komína sa rozumie zavedenie vložky do tela komína.

Vykurovacia voda ich ochladzuje pod teplotu tzv. rosného bodu, ktorá je pri zemnom plyne približne 57 °C. Pod touto teplotou para kondenzuje na vodu a odovzdáva pritom do vykurovacej vody kondenzačné teplo. Kondenzáciu a teda účinnosť kotla môžeme ešte zlepšiť niektorými opatreniami. Ak zabezpečíme v spolupráci s vykurovacím systémom čo najnižšiu teplotu kotla, zariadenie „vyžmýka“ zo spalín maximum vody.

Kondenzačný kotol má vždy ventilátor, preto je vždy vo vyhotovení zjednodušene nazývanom „turbo“. Teplota spalín je nízka, bežne do 50 °C a vyvoláva tak len slabý ťah komína. Spaliny z kondenzačného kotla chladnú a kondenzujú aj ďalej v komíne, preto nemôžeme použiť klasický vyvložkovaný komín. Dôležité je optimálne vyriešiť odvod spalín a prívod vzduchu na spaľovanie.

Prečo je potrebné prevložkovanie komína pre kondenzačný kotol?

Kondenzačné kotly produkujú pri spaľovaní výrazne viac vlhkosti a nižšie teploty spalín, čo vedie k tvorbe kondenzátu v komíne. Tento kondenzát je často kyslý a môže poškodiť bežný komín. Odolnosť voči kondenzátu: Kondenzačné kotly produkujú pri spaľovaní výrazne viac vlhkosti a nižšie teploty spalín, čo vedie k tvorbe kondenzátu v komíne. Ak pôvodný komín tieto podmienky nespĺňa alebo nebol na taký režim navrhnutý, je nutné ho technicky upraviť - najčastejšie práve vyvložkovaním, ktoré zabezpečí bezpečný a dlhodobo funkčný odvod spalín.

Výmena plynového kotla neznamená automaticky nutnosť vyvložkovania komína, ale vo veľkom množstve prípadov k nemu skutočne dochádza. Existujúci komín možno ponechať bez vyvložkovania len vo výnimočných prípadoch, keď je technicky prispôsobený prevádzke moderného kondenzačného kotla. Ak niektorá z týchto podmienok nie je splnená, stavebná úprava komína, najčastejšie vyvložkovanie, je zvyčajne nevyhnutná.

Najčastejšie problémy starých komínov

• Hliníková vložka ako problém: pri starších inštaláciách je hliníková komínová vložka nevhodná, pretože kyslý kondenzát vznikajúci pri prevádzke tento materiál postupne narúša.
• Komín, ktorý bez problémov fungoval so starým kotlom, dnes nemusí vyhovovať ani po technickej stránke ani z hľadiska bezpečnosti.
• Ak komín nie je na vlhkú a kyslú prevádzku prispôsobený, môže dochádzať k jeho poškodeniu, zatekaniu kondenzátu alebo zhoršeniu ťahu.

Materiály komínových vložiek a ich vlastnosti

Zatriedenie komínov sa riadi materiálom komínovej vložky. Pre kondenzačné kotly musia byť použité materiály odolné voči vlhkosti a kyslému kondenzátu. Typy komínových vložiek podľa materiálu:

• Plastové komínové vložky: sú určené prevažne pre teplotnú triedu T 120, hrdlové rúry z plastu so špeciálnym tesnením zaručujú tesnosť pre pretlakovú prevádzku. Výhodou je nízka hmotnosť a odolnosť voči agresívnemu kondenzátu.
• Nerezové systémy: pri kondenzačných kotloch je nevyhnutnou podmienkou montáž systému s kvalitným tesnením. Pre štandardné plynové spotrebiče s priemerom 80 až 130 mm postačuje nerezová oceľ triedy 1.4404 o hrúbke 0,5 alebo 0,6 mm. Kovový komín pre kondenzačný plynový kotol používa základný nerezový materiál triedy EN 1.4404 s hrúbkou steny 0,6 - 1,0 mm, alebo vysoko kvalitné vložky triedy EN 1.4828 pre komíny, kde sa spaľuje prioritne tuhé palivo.
• Keramické vložky: pri moderných kotloch sa využívajú vložky na báze šamotu vyrábané technológiou izostatického lisovania; majú pevnú, vodotesnú a nenasiakavú štruktúru odolnú voči chemickým účinkom spalín.

Typy kovových a vzduchovo-spalinových systémov

Kovový dvojplášťový komínový systém z nehrdzavejúcej ocele s priebežnou tepelnou izoláciou je určený na odvod spalín od spotrebičov na tuhé, kvapalné a plynné palivá. Pre kvapalné a plynné palivá je použiteľný ako v podtlakovej, tak aj v pretlakovej prevádzke. Vzduchovo-spalinový komínový systém pre kondenzačné spotrebiče zabezpečuje prívod spaľovacieho vzduchu a odvod spalín jednou koncentrickou rúrou. Komín umiestnený v exteriéri je z pravidla z nehrdzavejúcej ocele s priebežnou tepelnou izoláciou skladaný z jednotlivých komponentov. Samozrejmosťou je dokonalá tesnosť v pretlaku.

Vzduchovo-spalinový komínový systém pre prívod spaľovacieho vzduchu a odvod spalín od viacerých plynových spotrebičov koncentrickým spôsobom je ideálne riešenie pre pripojenie kondenzačných spotrebičov v bytových domoch. Koncentrický dvojvrstvový komínový systém z nehrdzavejúcej ocele je odolný proti vlhkosti, je pre podtlakovú a pretlakovú prevádzku.

Postup pri vyvložkovaní a montáži komína

Pod pojmom vyvložkovanie komína sa rozumie zavedenie vložky do tela komína. Tento postup sa používa najmä z dôvodu priaznivej ceny a rýchlosti renovácie komína, ktorej zväčša predchádza frézovanie, potrebné pre vytvorenie dostatočného otvoru na samotnú montáž systému. Vložkovanie komínov je dobré zveriť profesionálnym pracovníkom so skúsenosťami, ktorí odporučia kvalitné materiály, oboznámia vás s postupom vložkovania komína a vypracujú vám individuálnu cenovú ponuku.

Pred začatím montáže je nevyhnutné preveriť, či umiestnenie všetkých otvorov (čistiace a revízne otvory, pripojenie kotla) zodpovedá normám. Komín musí byť vyhotovený ako viacvrstvový, s vložkou tepelne a dilatačne oddelenou od komínového plášťa.

Kľúčové kroky pri inštalácii

1. Založenie päty: prefabrikovaná komínová päta sa osádza do maltového lôžka na betónovú dosku s hydroizoláciou.
2. Murovanie plášťa: tvárnice sa spájajú tenkovrstvovou maltou; dôležité je zabezpečiť komín proti vybočeniu (približne každé 4 metre výšky).
3. Statické zabezpečenie: v prípade voľne stojacich častí komína sa do rohov tvárnic vkladá výstuž zaliata zálievkovou maltou.
4. Inštalácia vložky: vložka sa nainštaluje do komína, pričom sa zabezpečí, že je správne upevnená a spojená s kotlom.
5. Odvod kondenzátu: kondenzát sa musí odvádzať zo zbernej časti do kanalizácie ideálne cez sifón s lievikom, ktorý zabraňuje spätnému prieniku pachov alebo spalín.
6. Kontrola a revízia: po inštalácii vložky sa vykonáva kontrola celej sústavy a revízia, ktorá zabezpečí, že všetko funguje správne a bezpečne.

Praktické rady k odvodu spalín a prívodu vzduchu

Kotol „turbo“ s ventilátorom umožňuje použiť koncentrické potrubie na odvod spalín a prívod vzduchu na spaľovanie. Vnútorná rúra odvádza spaliny, vonkajšia rúra privádza vzduch na spaľovanie. Výhodou je, že sa miestnosť neochladzuje vzduchom nasávaným zvonka.

Prechod šikmou strechou je jednoduchý a nenákladný, bez stavebných konštrukcií. Pri prechode plochou strechou počítajte s otvorom na spalinovod už pri stavbe strechy. Treba si dať pozor na zatekanie do strechy - hrdlo na zasunutie spalinovej rúry sa musí dokonale utesniť.

Odvod spalín s vodorovným vyústením na vonkajšej stene sa v novostavbách s kotlami bežnej veľkosti nedá schváliť a skolaudovať. Pri odvode spalín po fasáde nepoužívajte jednoduché plastové potrubia - nie sú odolné proti poveternostným vplyvom, UV žiareniu alebo vetru. Komín sa môže po čase rozpadnúť a kondenzát v ňom pre chýbajúcu tepelnú izoláciu môže zamŕzať.

Odvod kondenzátu - dôležité pravidlá

Kondenzačný kotol v rodinnom dome vytvorí za rok aj viac než 1 000 l vody. Kondenzačný kotol má vždy odvod kondenzátu cez sifón brániaci úniku spalín do okolia. Odvod kondenzátu do kanalizácie je zabezpečený cez sifón, oddeľujúci spaľovaciu komoru od okolia kotla.

V praxi sa stretneme aj s nesprávnym odvodom kondenzátu. Stáva sa to pri jednoduchom pripojení hadice na kondenzát z kotla do odpadu. Pri upchatí alebo zamrznutí odpadu potom kondenzát stúpa do kotla a spôsobí jeho poruchu. Pomôže čerpadlo na kondenzát s automatickým spínaním plavákovým systémom.

Integrácia s vykurovacím systémom a ohrevom vody

Kondenzačný kotol je najúčinnejší pri nízkych teplotách vody vo vykurovacej sústave, preto sa najlepšie uplatní s nízkoteplotným podlahovým vykurovaním. Pre kondenzačný kotol je najvhodnejší teplotný spád 40/30 °C - teda 40 °C prívod a 30 °C návrat. Nízka teplota spiatočky umožní kotlu úspornú kondenzačnú prevádzku.

Podlahové a stenové vykurovanie sú najlepšou voľbou na spoluprácu s kondenzačným kotlom. Pri kombinácii podlahového a radiátorového vykurovania sa odporúča prispôsobiť veľkosť radiátorov a nevytvárať dve zóny s rôznymi teplotnými spádmi. Ak zabezpečíme v spolupráci s vykurovacím systémom čo najnižšiu teplotu kotla, zariadenie „vyžmýka“ zo spalín maximum vody.

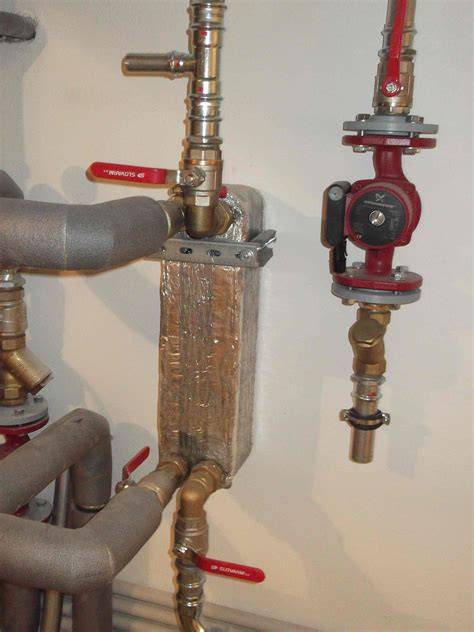

Ohrev pitnej vody v kondenzačných kotloch s vrstvovým zásobníkom vody prispieva k úspornej prevádzke. Voda sa v tomto prípade nezohrieva nepriamo v klasickom ohrievači pri vysokej teplote a prevádzke kotla bez kondenzácie, ale v doskovom výmenníku tepla umiestnenom v samotnom kotle. Kotol si pritom ťahá studenú vodu zdola zásobníka, dosiahne tak veľmi dobré vychladenie spiatočky kotla a kondenzáciu počas ohrevu celého objemu nádrže.

Regulácia, riadiace systémy a inteligentné ovládanie

Pri inštalácii kondenzačného kotla hrá veľmi dôležitú úlohu regulácia systému, ktorá vám zabezpečí komfort bývania aj úsporu paliva. Moderné kondenzačné kotly majú vlastné mikroprocesorové regulácie a vyžadujú adekvátny riadiaci systém vykurovania. Modulujú tepelný výkon podľa potreby - znižovaním výkonu narastá účinnosť kotla a úspora paliva.

Optimálna regulácia výkonu prebieha podľa vonkajšej teploty ako tzv. ekvitermická regulácia, preto potrebuje vonkajší snímač. Ekvitermická regulácia nastavuje teplotu vykurovacej vody automaticky podľa vonkajšej teploty a zohľadňuje potreby na tepelnú pohodu. Riadiaci systém sa podieľa podstatným spôsobom na hospodárnosti prevádzky, tu rozhodne netreba šetriť.

Moderné digitálne regulátory umožňujú užívateľom nastaviť optimálny časový program a pripojiť sa k systému na diaľku cez internet. Riadiace systémy majú denné alebo týždenné časovacie programy a možnosť komunikácie cez smart zariadenia: SMART protokoly Zigbee, Bluetooth, Wi‑Fi, aplikácie Tuya, SmartLife a ďalšie.

Legislatíva, kontrola a bezpečnosť

Užívateľ komína je podľa zákona č. 314/2001 Z.z. povinný zabezpečovať pravidelnú kontrolu a čistenie. Pri plynových spotrebičoch typu C sa komín musí kontrolovať najmenej raz za 12 mesiacov. Tabuľka intervalov kontroly:

Výmena kotla je definovaná v stavebnom zákone a súvisiacich vyhláškach: ak výmena kotla môže ovplyvniť stabilitu stavby, protipožiarnu bezpečnosť, vzhľad vo verejnom priestore alebo životné prostredie, je potrebné ohlásiť stavebnému úradu. Pri výmene kotla sa treba riadiť aj vyhláškou č. 532/2002 Z. z., ktorá ustanovuje podrobnosti o technických požiadavkách na umiestnenie spotrebiča a prívod vzduchu.

Poradte sa s autorizovaným projektantom, ktorý posúdi a naprojektuje výmenu kotla. Usmerní vás, aby pri výmene kotla boli dodržané legislatívne a technické podmienky. Výmena kotla si vyžaduje dodržať nové technické podmienky a požiadavky na protipožiarnu bezpečnosť pri výstavbe a pri používaní komína a dymovodu. Základným predpisom je vyhláška č. 401/2007 Zb. o technických podmienkach a požiadavkách na protipožiarnu bezpečnosť pri inštalácii.

Výmena kotla - na čo sa pripraviť

Pri výmene starého kotla za nový počítajte s drobnými stavebnými úpravami. Ak ste doteraz nemali vyvložkovaný komín, bude to treba urobiť. Rátať treba aj s inštaláciou odtokového potrubia od kotla, cez ktoré sa bude odvádzať skondenzovaná voda do kanalizácie. Keďže kotly patria k vyhradeným technickým zariadeniam, starý kotol vám môže vymeniť len certifikovaný technik. Dĺžka montáže sa môže líšiť v závislosti od typu kotla a náročnosti inštalácie, zvyčajne sa to však stíha za jeden deň.

Ekonomika a perspektíva

Tradičný kotol spáli viac paliva, vyprodukuje viac spalín a tým aj viac škodlivín. Výmenou starého nekondenzačného kotla za nový kondenzačný je možné znížiť spotrebu plynu v domácnosti o približne 15‑20 %. Viac sa získa pri každoročných úsporách paliva počas mnohých rokov prevádzky kondenzačného kotla. Kondenzačný kotol je preto ekonomicky, energeticky a environmentálne vhodnejšie riešenie oproti klasickým plynovým kotlom.

Ceny energií sú v súčasnosti vyššie než v minulosti, preto je návratnosť investície do kondenzačného kotla pri vhodnom návrhu vykurovacieho systému, nízkoteplotnom vykurovaní a kvalitnej regulácii atraktívna. Vo vzájomnom porovnaní by tepelné čerpadlo muselo mať vysoký vykurovací faktor, aby vychádzalo výhodnejšie ako kondenzačný kotol, avšak zmena na tepelné čerpadlo v kombinácii s fotovoltaikou má tiež zmysel z hľadiska dlhodobej stratégie.

Kedy nie je potrebné vyvložkovať komín

Bez ďalších úprav možno existujúci komín použiť len vtedy, ak má nerezovú alebo keramickú vložku určenú pre súčasné plynové spotrebiče a je v dobrom technickom stave. Ďalšia podmienka je preukázateľná odolnosť voči kondenzátu a schopnosť vyhovovať pretlakovej prevádzke kondenzačného kotla - teda byť tesný a bezpečný aj pri zmene režimu prúdenia spalín.

Tipy a odporúčania pri výbere a inštalácii

• Vložkovanie komínov je dobré zveriť profesionálom, ktorí odporučia materiál a spôsob montáže.
• Nenechávajte odvod kondenzátu bez sifónu; pri upchatí odpadu hrozí porucha kotla.
• Preferujte kondenzačný kotol pri výbere zariadenia - dlhodobo prináša úspory paliva.
• Nešetrite na riadiacom systéme - jednoduchý izbový termostat je nevhodný. Moderné kotly vyžadujú adekvátne riadenie a ekvitermickú reguláciu.
• Ak uvažujete o kombinácii zdrojov (krb, kotol na biomasu, solárne kolektory), navrhnite hydrauliku tak, aby bola spolupráca čo najviac automatická.

Výber a montáž komínového systému pre kondenzačný kotol predstavuje kľúčovú súčasť vykurovacej techniky modernej domácnosti. Správnym návrhom komína, výberom vložky odolnej proti kondenzátu a kvalitnou reguláciou dosiahnete bezpečnú, úspornú a spoľahlivú prevádzku.
