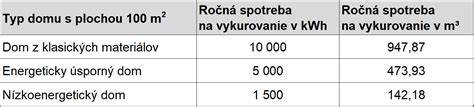

Plynovodné potrubia v budovách
Potrubie vnútri domu sa nazýva prívod plynu alebo budova. Pobočkové vedenie prebieha na jednotlivých zariadeniach. Vedenie línie končí v línii poklesu, čo je zvislé potrubie spadajúce nadol smerom dole z prípojky vedenia. Táto spádová línia sa nazýva stúpač, ak prenáša plyn až k spotrebiču z odbočiek vedľa spotrebiča.
Na plynových rozvodoch sa môžete stretnúť s rôznymi typmi plynových uzáverov - od moderných guľových s páčkou, cez verziu „motýľ“, až po staršie kužeľové alebo vretenové ventily s kolieskom. Každý sa ovláda trochu inak a poloha „otvorené“ / „zatvorené“ sa pri nich neukazuje rovnako.
Na starších plynových rozvodoch sa môžu na jednej vetve plynového potrubia miešať rôzne typy plynových uzáverov; plynový uzáver ktorý máte pri sporáku, nemusí vyzerať rovnako ako HUP pri plote.
Guľové uzávery (guľové kohúty) - moderný typ plynového uzáveru s typickou páčkou na prepínanie polohy „otvorené/zatvorené“. Existuje aj verzia „motýľ“ (namiesto páčky), táto verzia sa používa všade tam, kde je málo miesta (napr.
Plynový kužeľový ventil (kohút) K800 - starý, no stále rozšírený typ. Má valcovitý tvar s maticou na jednej strane a ovládacím štvorhranom na druhej strane. Na štvorhrane by mal byť nasadený ovládací kľúč (páka).
Vretenový ventil - veľmi starý, no ešte sa vyskytuje (najmä ako HUP pri rodinných domoch). Mnohým pripomína „vodárenský ventil“ s otočným kolieskom.
Guľové uzávery (guľové kohúty) uzavriete jednoducho: páčku alebo „motýľa“ otočíte doprava na doraz. Ako zistím, či je plyn otvorený alebo zatvorený? Jednoduché pravidlo: ak je páčka (motýľ) v smere potrubia, plynový uzáver je otvorený.
Plynový kužeľový ventil K800 zatvoríte otočením ovládacieho kľúča doprava na doraz. Ak kľúč chýba, dá sa použiť kliešťový úchop na štvorhran (pomocou klieští, kombinačiek alebo francúzskeho kľúča).
Ako zistím, či je plyn otvorený alebo zatvorený, keď kľúč chýba alebo je nasadený „nakrivo“? Vretenový ventil zavriete tak, že koliesko otáčate doprava až na doraz; ak sa už nedá ďalej otočiť, je zatvorené. Otvoríte ho otáčaním doľava až na doraz.

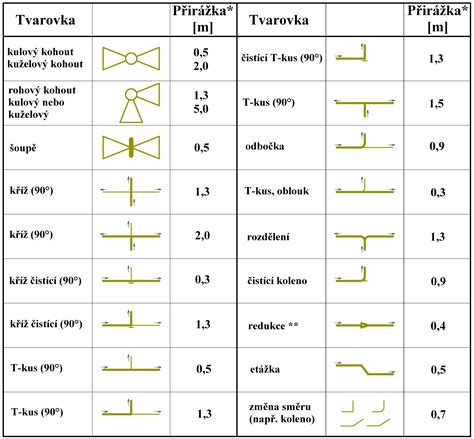

Napájacie, odbočkové a spúšťacie vedenia alebo stúpačky
Hlavné uzávery plynu (HUP) a ich umiestnenie
1. a) Hlavný uzáver plynu (HUP): musí byť riadne označený (HUP - hlavný uzáver plynu) a umiestnený na ľahko prístupnom, nezamknutom mieste. Zvykne byť v skrinke na plote, v skrinke pred bytovým domom, na fasáde bytového domu, v spoločných priestoroch alebo v technickej miestnosti.
Môžem ho uzavrieť? Áno. Ak zistíte nebezpečenstvo (únik plynu, požiar a pod.), máte ako obyvateľ bytového domu oprávnenie skrinku s HUP otvoriť, hlavný uzáver plynu uzavrieť, informovať ostatných obyvateľov a podniknúť nevyhnutné kroky (napr.
2. a) Hlavný uzáver plynu (HUP): musí byť riadne označený (HUP - hlavný uzáver plynu) a umiestnený na ľahko prístupnom, nezamknutom mieste. Zvykne byť v skrinke na plote, v skrinke v predzáhradke alebo na fasáde rodinného domu.
Môžem ho uzavrieť? Áno. Pri zistení nebezpečenstva (únik plynu, požiar a pod.) ho uzavrite a podniknite ďalšie nevyhnutné kroky (napr.

Bytové a spotrebičové uzávery plynu
b) Bytový uzáver plynu: väčšinou sa nachádza na spoločnej chodbe pred bytom alebo v technickej šachte bytového jadra (pri stúpačkach). Je umiestnený pred plynomerom.
Môžem ho uzavrieť? Áno.
c) Spotrebičový uzáver plynu: musí byť osadený pred každým plynovým spotrebičom pripojeným na plynové potrubie, bez ohľadu na to, či je pripojený „na pevno“ alebo flexibilnou hadicou.
Môžem ho uzavrieť? Áno.
b) Spotrebičový uzáver plynu: musí byť osadený pred každým plynovým spotrebičom pripojeným na plynové potrubie, bez ohľadu na to, či je pripojený „na pevno“ alebo flexibilnou hadicou.
Môžem ho uzavrieť? Áno.
Bezpečnostné aspekty a postupy pri úniku plynu

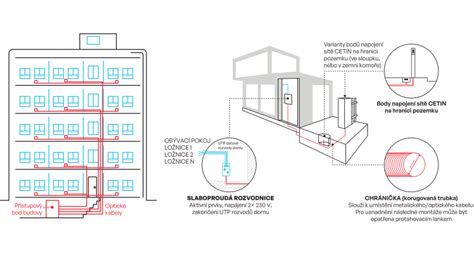

Napriek viacnásobnému meraniu sa mi podarilo dať vchodový prah 6 mm vyššie ako poter, a vstup na terasu o 4mm nižšie. Súčasne s montážou sokla sme robili aj hlavný prívod elektriny a plynu. Elektrinu nám spravil elektrikár Tibor s pomocníkom. Prechod do domu sme vŕtali pod 45° uhlom smerom nadol z domu, z technickej miestnosti. Tak sme neporušili hydroizoláciu. Kábel je vedený v chráničke, rovné úseky v PVC rúrke. S hlavným prívodom sme dali aj 2x FTP kábel, ale ten sa nakoniec nepoužil, lebo nakoniec bude zavedený optický kábel až do domu. Plyn sme dali z oceľových izolovaných rúr Bralen 1 col, ktoré nám Rasťo zvaril. Na takú krátku trasu sa neoplatí robiť dvakrát prechod plast - oceľ, aj keď je plastová rúra lacnejšia. Dohromady by prípojka vyšla drahšie z plastových rúr. Po zvarení sme zvary otestovali na tesnosť natlakovaním kompresorom. Zvary sme ovíjali dvoma vrstvami na to určených pások. Tibor a Rasťo sú majstri ako sa patrí. Robia pre mňa všetko z ich profesie, stále bez problémov a všetko v súlade s predpismi, takže nieje problém s následnou revíznou správou.
V ideálnom prípade s pripojením jedného plynového spotrebiča je napríklad možné celú trasu plynovodu od HUP až ku koncovej plynovej nástenke realizovať iba s dvomi spojmi.
Dôležité upozornenie: Nesprávne alebo nedostatočné uzemnenie môže viesť k nefunkčnej ochrane pred úrazom elektrickým prúdom, k poškodeniu zariadení pri blesku alebo prepätí a k problémom pri revízii.
V prípade zistenia nebezpečenstva (únik plynu, požiar a pod.) je potrebné konať rýchlo. V byte v bytovom dome: ak začne nekontrolovane unikať plyn zo sporáka, pokúste sa uzavrieť plynový uzáver za sporákom; ak sa to nepodarí (alebo sa k nemu neviete dostať), nadradeným plynovým uzáverom je bytový plynový uzáver pred plynovými hodinami (plynomerom), ktorý môže byť v priestore stúpačiek alebo na spoločnej chodbe bytového domu. Ak sa nepodarí uzavrieť ani tento plynový uzáver, urýchlene nájdite HUP (hlavný uzáver plynu), ktorý je nadradený všetkým plynovým uzáverom v objekte, a uzavrite ho.
Tip: Už pri zakladaní stavby si urobte fotodokumentáciu vývodov uzemňovača a trasovania pásoviny. Pomôže to pri neskoršej montáži HUS, bleskozvodu, pri revízii a pri prípadných úpravách (napr.
Moderné technológie a materiály v plynových rozvodoch
1. 10. 2019 to bude presne 10 rokov, od kedy sa nám po dlhoročnom úsilí podarilo presadiť nové progresívne riešenie rozvodu plynu v budovách s pracovným pretlakom do 5,0 bar s využitím viacvrstvového potrubia ALPEX-GAS. To, čo bolo v období certifikácie v ČR považované za „nové riešenie rozvodov plynu“, bolo už vo viacerých zemiach Európskej únie bežnou praxou viac ako 15 rokov.
Z pohľadu investorov je veľmi oceňovaná technológia samotnej inštalácie, ktorá uprednostňuje vysoké bezpečnostné štandardy, ako napr. povinnosť inštalácie bezpečnostných protipožiarnych armatúr, ale i inštalácie plynotesných chráničiek, ktoré umožňujú v prípade úniku plynu jeho odvetrávanie do vonkajšieho priestoru a tým sa zamedzí jeho akumulácii vo vnútri objektu a rizikám z toho plynúcim.
Certifikované realizačné firmy zaoberajúce sa inštaláciami plynovodov veľmi často oceňujú rýchlosť a variabilitu inštalácie s možnosťou vonkajšieho vedenia plynu v zemi od HUP (Hlavný Uzáver Plynu) cez obvodovú stenu objektu bez nutnosti prechodu na oceľové potrubie, vnútorné vedenie plynovodu v konštrukcii podláh a inštalácia v stenách bez potreby oceľového krytia.
Využitím ohybnosti a tvarovej stálosti viacvrstvových trubiek ALPEX-GAS sa významným spôsobom eliminuje i množstvo spojov na trase plynovodu.
Dôležitým faktorom pri rozhodovaní býva taktiež dostupnosť systémových komponentov ALPEX-GAS v obchodnej sieti a podrobne vypracované návody pre ich použitie.
Chcete sa dozvedieť viac o rozvodoch plynu v systéme ALPEX-GAS? Za spoločnosť IVAR CS spol.
Norma STN EN 1057+A1 priniesla viaceré zmeny na úseku rozvodov plynu z medených rúrok. Od decembra minulého roka platí zároveň aj nové Technické pravidlo plyn TPP 700 01 s názvom Medené materiály pre rozvod plynu. Medené rúrky sa na inštalácie plynu používajú v Európe už takmer sto rokov. Tento materiál je obľúbený najmä z dôvodu jednoduchej a rýchlej inštalácie, odolnosti proti korózii a dlhej životnosti.
Meď je nehorľavý materiál, rúrky sú odolné proti vysokým teplotám nad 1 000 °C (bod tavenia medi je 1 083 °C). Európske predpisy zaraďujú meď do triedy A1, čo je najvyššie hodnotenie požiarnej odolnosti. Všetky spoje (tvrdé spájkovanie aj lisovanie) sú odolné proti vysokým teplotám, bezpečne vydržia teplotu 650 °C počas 30 minút bez toho, aby z nich unikol plyn.
Medené rúrky majú malé tlakové straty, vnútorný povrch je hladký a najmä pri spojoch sa prietokový prierez nezužuje.
Medené rúrky aj tvarovky sú normalizované v univerzálnom systéme európskych noriem, ktorý je nezávislý od výrobcov.
V súčasnosti sa medené rúrky vyrábajú modernými technológiami dezoxidované fosforom, zbavené kyslíka. Zvyšky uhlíka na vnútornom povrchu rúrky sú minimálne, ich hodnota je regulovaná normou.
Výrobu, presné chemické zloženie a vlastnosti rúrok sa určujú technickou normou STN EN 1057. Táto norma prešla niekoľkými zmenami - najmä pod vplyvom praktických skúseností z používania medených rúrok na rozvody plynu a nových technológií používaných pri výrobe medených rúrok.
V rámci technických zariadení budov sa na rozvody vody, plynu, vykurovania, vykurovacích olejov a vzduchu môžu používať iba medené rúrky podľa STN EN 1057.
Cu + Ag: min.
Rúrky z medi s priemerom od 10 do 54 mm musia byť označené priebežne po celej svojej dĺžke vo vzdialenosti, ktorá nesmie byť väčšia ako 600 mm.
Najväčšou zmenou v TPP 700 01 oproti starému predpisu je zmenšenie požadovanej najmenšej hrúbky steny medených rúrok pri určitých vonkajších priemeroch. V starom pravidle boli najmenšie požadované hrúbky stien pri daných priemeroch 28 × 1,5 mm, 35 × 1,5 mm, 42 × 1,5 mm a 54 × 2 mm. Ako názorný príklad uvádzame v tab.
Zmenšenie hrúbky steny medených rúrok umožňuje budovať rozvody plynu s nižšími nákladmi na ich realizáciu pri zachovaní bezpečnosti a spoľahlivosti vybudovaných rozvodov.
V súlade s normou možno medené rúrky obaliť plastovým plášťom. Takto upravené medené rúrky sa môžu použiť na vedenie rozvodu plynu v zemi.
odolnosť tvarovky proti vysokým teplotám GT (napr.
Výber spájok (prídavných kovov) na tvrdé kapilárne spájkovanie musí zodpovedať spájanému materiálu a vychádza z technickej normy STN EN ISO 17672. Výber správneho taviva sa riadi podľa STN EN 1045. Tavivo sa vhodným spôsobom nanáša na očistené plochy spájaných koncov rúrok. Tavivo sa nenanáša do otvoru hrdla rúrky alebo tvarovky. Po skončení spájkovania sa musia z vonkajšieho povrchu odstrániť zvyšky taviva. V tab. 2 sú uvedené niektoré druhy spájok odporúčaných výrobcami rúrok a tvaroviek.
Konsolidovaný text technickej normy STN EN 1057 zohľadňuje najnovšie poznatky vedy a výskumu, stav techniky, ako aj stupeň rozvoja technických schopností. Ustanovenia tejto normy sú podrobnejšie špecifikované v Technickom pravidle plyn TPP 700 01 Medené materiály pre rozvod plynu. Toto pravidlo je vydané v súlade so zákonom č. 251/2012 Z. z.
1. STN EN 1057+A1 Meď a zliatiny medi. Bezšvové medené rúry kruhovitého prierezu na vodu a plyn v sanitárnych a vykurovacích zariadeniach (Konsolidovaný text).

Základy elektroinštalácie a uzemnenia v súvislosti s plynovými rozvodmi
Pre koho je článok určený: Text je určený pre investorov, projektovo zameraných zákazníkov a pokročilých domácich majstrov, ktorí chcú rozumieť princípom uzemnenia, pospojovania a ochrany pred bleskom v rodinnom dome. Normy a predpisy: Návrh uzemnenia, pospojovania a bleskozvodu vychádza najmä z STN 33 2000-4-41 (ochrana pred úrazom elektrickým prúdom), STN 33 2000-5-54 (uzemnenie a ochranné vodiče) a súboru noriem STN EN 62305 pre ochranu pred bleskom. Ak staviate nový rodinný dom alebo riešite rozsiahlu rekonštrukciu elektroinštalácie, uzemnenie a pospojovanie rozhodnú o tom, či vám budú ističe, prúdové chrániče, bleskozvod a SPD skutočne fungovať. Uzemnenie a pospojovanie tvoria „neviditeľný základ“ bezpečnej elektroinštalácie. odviesť poruchové prúdy (napr.
Čo je základový uzemňovač? pásovina Fe/Zn (napr. guľatina Fe/Zn (napr. Na obvodový základový uzemňovač sa najčastejšie používa Uzemňovacia pásovina 30×4 - Fe/Zn - t195304. Z hľadiska noriem musí mať oceľový uzemňovací prvok dostatočný prierez a mechanickú odolnosť, aby bezpečne odvádzal poruchové a prípadné bleskové prúdy počas celej životnosti stavby. Guľatina Ø10 mm Fe/Zn má prierez približne 78,5 mm² a v praxi sa používa najmä na vývody zo základov - spája výhody dostatočného prierezu a dobrej tvarovateľnosti. V samotných základoch je výhodnejšia pásovina 30×4 mm Fe/Zn. Má veľkú styčnú plochu betón-kov-zemina, znižuje rozptylový odpor uzemnenia a pomáha rovnomerne rozložiť potenciál po obvode stavby.
Príklad - bungalov so základovou doskou: Projektant navrhne obvodový základový uzemňovač z pásoviny 30×4 mm Fe/Zn vedený po obvode dosky. V každom rohu sú pripojené vývody z guľatiny Ø10 mm Fe/Zn (svorky SR 03 B) pre zvody bleskozvodu a samostatný vývod k HUS v technickej miestnosti.
Životnosť základového uzemňovača závisí aj od prostredia, v ktorom sa nachádza. Samotná pásovina alebo guľatina Fe/Zn v betóne pri správnom krytí zvyčajne nevyžaduje dodatočný náter. Iná situácia je pri mechanických spojoch a svorkách v zemi alebo v zóne prechodu betón-zemina. Hliník je bežný materiál pre vedenia, ale pre trvalé zemniče v betóne a zemine je nevhodný. Priamy kontakt rôznych kovov môže vytvárať galvanické články, ktoré urýchľujú koróziu menej ušľachtilého kovu. Dlhodobo nie je zaručená stabilita kontaktov - prechodové odpory môžu rásť a ochranná funkcia uzemnenia sa zhoršuje.
Koncepcia uzemnenia rodinného domu závisí od typu napájacej sústavy - najčastejšie TN-C-S alebo TT. V sústave TN-C-S prichádza do objektu spravidla vodič PEN, ktorý sa v určenom mieste (elektromerová skriňa alebo hlavný rozvádzač) rozdeľuje na PE a N. V tejto sústave sa na ochranu pred úrazom elektrickým prúdom využíva kombinácia automatického odpojenia napájania (ističe, poistky) a prúdových chráničov (RCD). V sústave TT má objekt vlastnú uzemňovaciu sústavu oddelenú od uzemnenia distribútora. Ochrana pred úrazom elektrickým prúdom je postavená primárne na prúdových chráničoch.
Tip: Typ napájacej sústavy (TN-C-S alebo TT), miesto rozdelenia vodiča PEN a požadované hodnoty odporu uzemnenia musia byť vždy riešené v projekte.
Určite typ napájacej sústavy. Navrhnite základový uzemňovač. Definujte HUS a hlavné pospojovanie. Navrhnite bleskozvod a SPD. Na základe výpočtu rizika sa určí trieda LPS, počet zvodov a spôsob prepojenia na uzemnenie. Doplňte lokálne pospojovanie a skúšobné svorky.
Čo je hlavné pospojovanie (HUS)? Hlavné pospojovanie (hlavné ekvipotenciálne pospojovanie) spája všetky dôležité vodivé časti domu na jedno miesto - HUS. HUS býva často umiestnená v technickej miestnosti, pri hlavnom rozvádzači alebo pri elektromerovej skrini.
Príklad - typické hlavné pospojovanie: V technickej miestnosti je osadená ekvipotenciálna svorkovnica označená ako HUS. Prieres vodiča hlavného pospojovania sa odvodzuje od prierezu najväčšieho ochranného vodiča (PE) v inštalácii.
Čo je doplnkové pospojovanie? Doplnkové pospojovanie sa rieši v priestoroch so zvýšeným rizikom - typicky v kúpeľni, okolo bazéna, pri kotolni, tepelnom čerpadle, technológii FVE alebo strojových zariadeniach. Doplnkové pospojovanie sa pripája na HUS, spravidla samostatným zeleno-žltým vodičom (napr.
Tip: Doplnkové pospojovanie plánujte už pri hrubej stavbe - po obkladoch a dokončení kúpeľne či technickej miestnosti sa zemniace vodiče dodatočne dopĺňajú veľmi ťažko.
Čo je bleskozvod a SPD? Ak sa na dome realizuje bleskozvod podľa STN EN 62305, musí byť súčasťou jedného koordinačného systému uzemnenia. Trieda ochrany pred bleskom (LPS I-IV) sa neurčuje podľa toho, či ide o rodinný dom, ale podľa výpočtu rizika podľa STN EN 62305-2. Norma požaduje minimálne dva zvody bleskozvodu a zároveň obmedzuje maximálnu vzdialenosť medzi zvodmi po obvode budovy (orientačne napr. 15 m pri LPS III, 20 m pri LPS IV).
Príklad - bungalov 10×12 m, LPS III: Obvod domu je 44 m. Pri maximálnom rozstupe zvodov cca 15 m vychádzajú minimálne 3 zvody. Projektant ich rozmiestni tak, aby boli zvody pravidelne po obvode (napr.
Z hľadiska ochrany pred bleskom rozlišujeme zemniče typu B (prstencové a základové zemniče) a zemniče typu A (tyče, pásy, dosky v zemi). Pri bežnom rodinnom dome s pôdorysom okolo 10×12 m na štandardnom podloží často postačuje jeden uzavretý prstenec. Okrem samotného bleskozvodu je dôležitá aj vnútorná ochrana pred prepätím. pri hlavných SPD typu 1/T1+T2 sa v rodinných domoch používa typicky vodič Cu min.
Odpor uzemnenia sa meria špeciálnym prístrojom s pomocnými sondami (tzv. trojbodová metóda). Výsledná hodnota musí vyhovovať projektu a typu sústavy (TN-C-S, TT).
Príklad - dom bez základového uzemňovača: Po dokončení základov sa zistí, že nebol vyhotovený základový uzemňovač. Projektant navrhne sústavu troch až štyroch zatĺkaných tyčí ZT 2 m, Ø25 mm, ktoré sú na povrchu prepojené pásovinou 30×4 mm Fe/Zn a privedené k HUS. Na spoje sa použijú svorky SJ 02 a SR 02.
Chýbajúci alebo nedostatočný základový uzemňovač - riešenie až po dokončení stavby je drahšie a menej účinné. Neexistujúce alebo slabé hlavné pospojovanie - HUS „niekde“ v rozvádzači bez jasného pripojenia všetkých kovových rozvodov. Neprepojenie bleskozvodu a uzemňovacej sústavy - samostatné zemniče bez koordinácie môžu zhoršiť rozdelenie potenciálov pri blesku. Príliš dlhé alebo nevhodne vedené vodiče medzi SPD, HUS a uzemnením - zhoršenie účinnosti prepäťovej ochrany. Nekvalitné spoje a korózia - použitie nevhodných svoriek, neprofesionálne zvary, chýbajúca povrchová úprava spojov v zemi. Neoznačené vývody uzemňovača a skúšobné svorky - po dokončení stavby ich nie je možné bezpečne nájsť. Ostrovné uzemnenia - samostatná „tyčka“ pre FVE, osobitná pre dom, ďalšia pre TČ.
Tip: Už pri zakladaní stavby si urobte fotodokumentáciu vývodov uzemňovača a trasovania pásoviny. Pomôže to pri neskoršej montáži HUS, bleskozvodu, pri revízii a pri prípadných úpravách (napr.
Konkrétne riešenie vždy určuje projektant podľa noriem STN a podmienok stavby. Počet zvodov závisí od triedy ochrany (LPS) a obvodu domu. Norma vyžaduje minimálne dva zvody a maximálny rozstup medzi zvodmi (napr. cca 15 m pri LPS III). Niektoré doplnenia sú možné (doplnkové pospojovanie, SPD, doplnkové zemniče), ale základový uzemňovač a časť bleskozvodu sa po dokončení stavby realizujú veľmi ťažko a draho. Najčastejšie sa používa pásovina 30×4 mm Fe/Zn ako obvodový prstenec v základoch a guľatina Ø10 mm Fe/Zn na vývody k HUS a zvodom bleskozvodu. Vodič hlavného pospojovania sa odvodzuje od prierezu PE vodiča (typicky min. 6-10 mm² Cu v rodinnom dome). Pri hlavných SPD T1/T2 sa odporúča minimálne 16 mm² Cu s čo najkratšou dĺžkou vodiča k PE/HUS. Pásovina alebo guľatina by mala byť zo všetkých strán obtečená betónom približne 5-10 cm. FVE a bleskozvod musia byť súčasťou jedného koordinovaného systému uzemnenia. Nosná konštrukcia panelov je buď v bezpečnej separačnej vzdialenosti, alebo je priamo zahrnutá do LPS.
