Maximálna vzdialenosť od rozvádzača k zásuvke a všeobecné pravidlá inštalácie

Je nevyhnutné starostlivo premyslieť umiestnenie vypínačov a zásuviek a zvážiť, na akých miestach ich nainštalujeme. Pokiaľ to nebudeme mať dobre rozvrhnuté, tak sa môže stať, že zásuviek a vypínačov bude málo alebo budú mať zlú pozíciu, s rozvrhnutým nábytkom sa to bude zle prerábať. Vypínače sa montujú vo výške 90 - 120 cm (odporúča sa 105 cm) a 10 - 30 cm od vonkajšej strany dverného otvoru. Pri vypínačoch je hlavne dôležité, ako chceme, aby dané osvetlenie fungovalo. Zásuvky sa inštalujú na stenu vo výške 20 cm od podlahy. V prípade, že chceme zásuvky nad kuchynskou doskou, tak sa riadime rovnakým pravidlom. Nikdy nepodceňujte množstvo zásuviek, ktoré potrebujete, najmä v dnešnej „elektronickej“ dobe, keď existuje veľké množstvo spotrebičov na prípravu jedál alebo upratovanie domácnosti.

V kúpeľni je používanie vody na dennom poriadku, rovnako ako zvýšená vlhkosť vzduchu. Na umiestnenie zásuviek a vypínačov sa musíme riadiť normou ČSN 33 2000-7-701 ed.2 z roku 2007, ktorá určuje pravidlá inštalácie bezpečnostnými zónami. Tieto zóny sa netýkajú iba zásuviek a vypínačov, ale aj osvetlenia a všetkých elektroinštalácií. Zóna 0 - je vnútorný priestor umývadla, vane alebo sprchovacieho kúta. Zóna 1 - je priestor od okraja vane alebo sprchy do výšky 225 cm (od podlahy). Tu sa môžu nachádzať iba zariadenia na bezpečné malé napätie (striedavé do 12 V, jednosmerné do 25V), pričom zdroj bezpečného napätia musí byť mimo zóny 0-2. Zóna 2 - je priestor vodorovne do vzdialenosti 60 cm od zóny 1, vo výške 225 cm nad podlahou až do stropu. Tu môžu byť jednotky na napájanie holiacich strojčekov, ventilátory, vykurovacie zariadenia, spínače a zásuvky na bezpečné malé napätie, pričom ich zdroj musí byť mimo zóny 0-2. Zóna 3 - nadväzuje na zónu 2 do vzdialenosti 240 cm. Tu môžu byť umiestnené zásuvky chránené oddeľovacím transformátorom alebo samočinným odpojením od zdroja pri použití prúdového chrániča (menovitý rozdielový prúd nesmie presahovať 30 mA). Umiestnenie zásuvky a vypínača v kúpeľni určuje takzvaný umývací priestor. Je to pruh steny v šírke umývadla, ktorý stúpa od podlahy k stropu nad umývadlom a pod ním. Zásuvky a vypínače môžu byť inštalované iba mimo umývacieho priestoru, aby bola dodržaná bezpečná vzdialenosť od vody. Rovnaké pravidlá platia aj pre umiestnenie zásuvky na práčku. Nesmie sa do nej dostať voda a tak treba dodržať správnu vzdialenosť zásuvky od sprchového kúta, vane i umývadla.

Technické parametre a praktické odporúčania

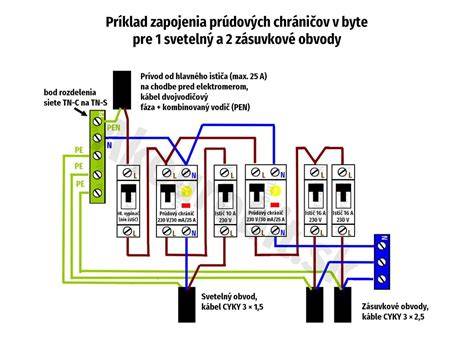

Rovnaké pravidlá platia aj pre inštaláciu v kuchyni a pri umiestnení zásuvky nad pracovnou doskou. Optimálna výška zásuviek je cca 20 cm nad podlahou, v kuchyni nad pracovnou doskou je to často 110 - 120 cm, aby pokryli potrebné malé spotrebiče. Každý nový a novo zrekonštruovaný dom či byt by mal mať prúdové chrániče a rozvody rozdelené na viacero okruhov, aby pri poruche neboly všetky zásuvky mimo prevádzky. V rámci bežných zásuvkových okruhov sa používajú káble CYKY s prierezom 3 × 2,5 mm2 a 16 A istič. Na jeden okruh (istič) je možné pripojiť max. 10 zásuviek, pričom dvojzásuvka sa počíta ako jedna zásuvka. Na svetelné obvody sa používajú káble CYKY s prierezom 3 × 1,5 mm2, istené 10 A ističom. Rozvodné krabice sa na prepojenie viacerých svietidiel nepoužívajú; káble sa prepájajú priamo v prístrojových krabiciach pod vypínačom pomocou bezskrutkových svoriek (Wago svorka).

Obrázok aj text odporúčajú používať moderné LED svietidlá, ktoré môžu byť napájané 12 V zo zdroja alebo transformátora umiestneného pri svietidle. Napätie z transformátora sa používa pre svietidlá v zónach s nízkym napätím. LED svietidlá spotrebujú oveľa menej energie pri rovnakej svetelnosti.

V kúpeľni a ďalších špeciálnych priestoroch platí prísnejšie rozdelenie priestoru na zóny a nastavenie vhodných ochranných prvkov. Zónovanie a konkrétne výšky zásuviek sa v praxi riadi STN 33 2000-7-701 a STN 33 2130. Zásuvky a vypínače v kúpeľni musia byť umiestnené mimo umývacieho priestoru; výška často býva približne 1,2 m nad podlahou, hranica zóny od hrany umývadla býva 20 cm. Lampy nad zrkadlom by mali poskytovať lokálne svetlo bez oslňovania a s čo najväčšou plochou osvetľovania. Centrálne osvetlenie býva buď pevné, alebo výklopné, a preferujú sa svietidlá zo zliatin, skla alebo kvalitného plastu, ktoré zvládajú vlhkosť a koróziu.

Umiestnenie zásuviek a vypínačov v rôznych priestoroch

Bežné zásuvky montujeme približne 20 - 30 cm nad hotovou podlahou. V kuchyni nad pracovnou doskou sú zásuvky zvyčajne umiestnené vo výške okolo 110 - 120 cm a rozmiestnené tak, aby pokryli všetky malé spotrebiče; zásuvky pre veľké vstavané spotrebiče sú umiestnené za linkou podľa projektu. V kúpeľni platí rozdelenie priestoru na zóny s pravidlami: zásuvky musia byť mimo priamy dosah vody, s vhodnou vzdialenosťou od vane alebo sprchy a používajú sa zásuvky chránené podľa zón s prúdovým chráničom. Zónovanie 0, 1, 2 a 3 určuje, aké zariadenia sa môžu v ktorých oblastiach nachádzať. Lampy nad umývadlom by mali mať výšku asi do 180 cm od podlahy a hrdlá svetelných zdrojov by mali byť chránené.

V prípade potreby je možné použiť viacero okruhov so samostatnými ističmi, čo zlepší bezpečnosť aj spoľahlivosť systému. V prípade rekonštrukcie starších bytov sa odporúča mať dokumentovanú schému inštalačných zón a pred realizáciou využiť služby kvalifikovaného elektrikára, ktorý navrhne nové rozvody a zabezpečí súlad s normami.

Bezpečnosť a praktické tipy pri kombinácii plynu a elektriny

Pri kombinácii plynových zariadení a elektrických rozvodov je potrebné dodržiavať PUE a SP, ktoré určujú vzdialenosti od plynovodov a používanie izolácií. Všeobecne platí, že plynový sporák musí mať reguláciu plynu a izoláciu vložky medzi plynovým ventilom a spotrebičom, aby sa zabránilo úniku plynu a prívodu paliva do trysiek. Vzdialenosť vnútorných plynovodov od napájacích zdrojov má byť horizontálne aspoň 40 cm a vertikálne aspoň 10 cm. Zásuvky pre plynové zariadenia by mali byť uzemnené a ľahko dostupné na rýchle odpojenie v prípade núdze. Pri zapojení plynových spotrebičov do elektrických sietí je potrebné využiť služby skúsených elektrikárov a mať všetky potrebné povolenia a dokumentáciu. Správne zapojené a nacenené rozvody významne znižujú riziká požiarov a úrazov.

Obrázky a tabuľky s výškami, zónami a vzdialenosťami poskytujú praktický prehľad, ako mať elektroinštaláciu v súlade s normami a bezpečne pre domácnosť. Efektívne je využiť odbornú kalkulačku na výber prierazu vodičov a dimenzovanie okruhov, čo uľahčí projekt a znižuje riziko chyby pri dimenzovaní káblov a ističov.

Aj keď ide o rozsiahlu tému, základ by mal zostať jednoduchý: dodržiavať bezpečnostné zóny, správne dimenzovať okruhy a zásuvky, umiestniť vypínače a zásuvky na rozumne vybrané miesta, a vždy využívať službu kvalifikovaného elektrikára pri novostavbách či rekonštrukciách. Zapojenie a dokumentácia rozvodov by mali prebiehať v súlade s príslušnými normami a platnými predpismi, aby bolo zaistené zdravie, bezpečnosť a spoľahlivosť elektrickej siete v domácnosti.
