Technologické určenie: ohýbanie, popřípadě pro zakružování ocelových plechů. Uplatňuje se zvláště ve výrobě tvarových součástí z plechu, v údržbářských a klempířských dílnách apod.
Konstrukčné riešenie: univerzálné, hydraulická s ustavitelnou dolní a horní čelistí. Horní čelist se přestavuje rychlým pohybem pístů dvou hydraulických válců. Pohyb přední ohýbací čelisti obstarávají další dva hydraulické válce; krajné polohy čelisti sú omezené narážkami. Konstrukčné riešenie výškové ustavitelnosti dolní čelisti umožňuje zakružování plechů kolem pomocného trnu, popřípadě výrobu žlabů a podobných súčástí. Ohýbačka je vybavena číselníkom udávajúcím úhel ohybu. Hydraulické hnací zariadenie je složeno z běžně vyrábaných prvkov.
Mazanie: tukové - ručné mazacím nástrojom.
Příslušenství dodávané so strojom: 1 pravítko ostré 45°, R = 1 mm; 1 pravítko oblý, R = 5 mm, súprava nářadí pre obsluhu a údržbu stroje. Příslušenstvo na objednávku: plechový válec na okapové žľaby průměr 75 a 100 mm, nástavky a vratidla pro válce, zakružovací zařízení od průměr 10 do průměr 30 mm, ďalšie pravítka pre horní a přední čelist podľa požiadaviek odberateľa, mechanický motorický zadný doraz, programové řízenie pre predvolbu uhla ohybu; upevňovací šrouby.
Technické údaje (výber):
- Pracovná dĺžka: 2050 mm
- Najväčšia hrúbka plechu pevnosti 500 MPa: 2 mm
- Najmenší polomer ohybu R: 1,5 x hrúbky plechu
- Najväčší uhol ohybu podľa pravítka: ostrý 135°, oblý 180°
- Doba potrebná na ohyb 90°: 3,5 s
- Presnost čiel: horný čelisti - 250 mm, predný - 100 mm, dolný - 100 mm
- Rýchlosť pre presúvanie horné čelisti: 40 mm/s
- Výkon elektromotora čerpadla: 2,2 kW
- Pracovný tlak: 6 MPa
- Rozmery stroje: dĺžka 2780 mm, šírka 640 mm, výška 1390 mm, pracovná výška 900 mm
- Hmotnosť stroje: cca 2300 kg

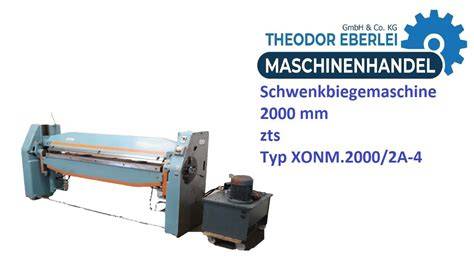

Výrobca: Závody ťažkého strojárstva, n. p. Ohýbačka plechu XONM 2000-2A je robustný priemyselný stroj určený na presné ohýbanie, zakružovanie a profilovanie plechov. Tento stroj je ideálny pre široké spektrum aplikácií v oblasti spracovania plechu. Na trhu je dostupná ako použitá hydraulická ohýbačka plechu, často v dobrom technickom stave a plne funkčná, pripravená na použitie.
Kľúčové vlastnosti a technické parametre
XONM 2000-2A pracuje ako poloautomatický stroj, čo zabezpečuje efektívnosť a presnosť. Po ohýbaní sa rameno automaticky vracia do východiskovej polohy a prítlačné rameno sa vracia na nastavenú výšku. Rýchlosť posuvu je nastaviteľná až do 500 mm/s.
Ovládanie stroja uľahčuje riadiaci panel Fastimatic M200 (DELEM FM 200 B), ktorý umožňuje kontrolu zdvihu hornej čeľuste, uhla ohybu a zadného dorazu. Tento systém podporuje až 30 pracovných krokov, čo zvyšuje flexibilitu pri spracovaní rôznych obrobkov. Ohýbačka je motorom poháňaný ohraňovací stroj s motorickou nastaviteľnosťou ohýbacej lišty na presné nastavenie hrúbky plechu.
Medzi ďalšie dôležité vlastnosti patrí núdzový vypínač s magnetickým držiakom, ktorý zaisťuje bezpečnosť obsluhy, a zadný doraz s guľôčkovými skrutkami pre precízne polohovanie. Stroj je tiež označený CE, čo potvrdzuje jeho zhodu s prísnymi európskymi normami kvality a bezpečnosti.
Detailné technické špecifikácie a varianty
Nižšie sú uvedené kľúčové technické parametre ohýbačky plechu XONM 2000-2A a jej variantov, pričom niektoré hodnoty sa môžu líšiť podľa roku výroby a verzie stroja (napríklad ZTS typ XONM 2000/2A/4).
| hodnota | stav | |
|---|---|---|
| Pracovná šírka | 2100 mm (pre vybrané modely) / 2000 mm (pre ZTS typ XONM 2000/2A/4) | Použitá, plne funkčná |
| Uhol ohybu (max.) | 150° | |
| Ohýbací výkon | podľa pevnosti plechu 400 N/mm² | |
| Najmenší polomer ohybu | 1,5 x hrúbka plechu | |
| Výkon elektromotoru | 2,2 kW | |
| Hmotnosť | cca 2450 kg | |
| Rok výroby | rôzny (napr. 2020 pre jeden model, 1983 pre ZTS typ) |
Modely a varianty série XONM

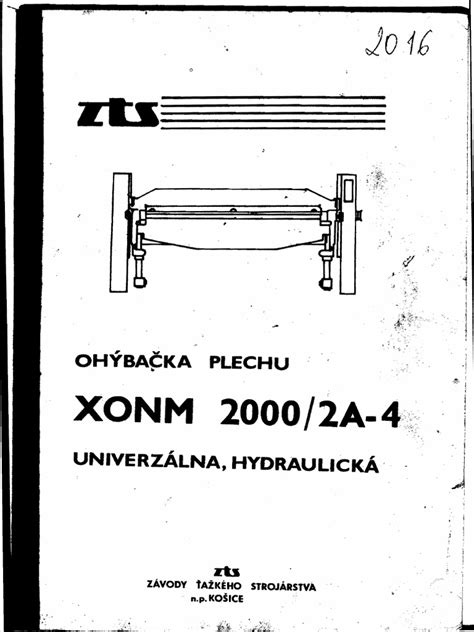

Na trhu sú dostupné rôzne modely a varianty ohýbačiek plechu zo série XONM, ktoré sa líšia parametrami a rokom výroby. Patrí sem napríklad hydraulická ohýbačka XONM 2000/2A, XONM 2000/2B alebo typ XONM 2000/2A/4, ktorú v minulosti vyrábala spoločnosť ZTS Košice. Tieto stroje zdieľajú základnú robustnú konštrukciu a spoľahlivosť. K dispozícii sú aj návody pre ohýbačky XONM-2000/2A a XONM-2000/2B, ktoré poskytujú podrobné informácie o ich prevádzke a údržbe.
Možnosti využitia
Ohýbačka plechu XONM 2000-2A je vďaka svojej všestrannosti a presnosti vhodná pre široké spektrum aplikácií v rôznych priemyselných odvetviach: výroba kovových konštrukcií, automobilový priemysel, stavebníctvo, výroba spotrebičov.
Dostupnosť a možnosť predvedenia
Použitá ohýbačka plechu XONM 2000-2A je často dostupná na predaj. Pre potenciálnych záujemcov je zvyčajne možnosť predvedenia stroja v prevádzke. Stroj je pripojený na elektrinu a dá sa vyskúšať, čo umožňuje obhliadku a overenie jeho plnej funkčnosti a dobrého technického stavu pred kúpou. Obhliadka stroja je možná po predchádzajúcej dohode.
Prehľad ďalších typov ohýbačiek
Okrem série XONM sú na trhu dostupné aj iné modely a varianty ohýbačiek plechu, ktoré sa líšia parametrami a funkčnosťou. Medzi ne patria napríklad: RAS 68.20, XOM 2000/4B, LYNX - 2190mm/0.8mm, XOR 2050/2, ZAKO OHP 4 (7966), ZAKO OHP 6 (7965), WEGENER BM 301 (7797), EHRT CNC BENDER EB-30 (7529), ZTS XOCM 2000/4 (7514) a ESPE XOCR 2050/2 (5775).
