Pri rekonštrukcii kuchyne často vyvstáva otázka: ako presne prepojiť varnú dosku a rúru, aby to bolo bezpečné a nestálo príliš veľa úsilia a peňazí? Výrobcovia a predajcovia spotrebičov vždy odporúčajú zveriť pripojenie odborníkom, ale najčastejšie je táto služba drahá alebo je voliteľným príplatkom, ktorý predajca ukladá zákazníkovi. V praxi môže rúru a varnú dosku zapojiť aj človek, ktorý sa nikdy nestretol s elektrickým prúdom, ale chce mu porozumieť a má aspoň minimum náradia. Ďalej sa pozrieme na túto zložitú vec: ako predsa len prepojiť varnú dosku a rúru?
Aký výkon má elektrická rúra a varná doska
Prvá a najdôležitejšia vec, ktorú je potrebné vedieť, je menovitá hodnota spotrebičov, ktoré sa majú pripojiť. Príkon elektrickej rúry a varnej dosky závisí od zvoleného prevádzkového režimu a počtu používaných varných plôch. Maximálny príkon rúry býva v rozsahu 2,5 kW až 4 kW, pre varnú dosku môže byť 6 kW až 9 kW. Maximálny výkon spotrebičov je uvedený na samotnom spotrebiči, na obale aj v návode na obsluhu.
Výpočet spotrebného materiálu
Po vyriešení napájania rúry a varnej dosky musíme posúdiť stav elektrických rozvodov vo vašom byte alebo dome a na základe týchto informácií zostavte schému zapojenia a vypočítajte parametre a spotrebu materiálu. Rúru a varnú dosku je možné pripojiť dvoma spôsobmi: samostatne a spoločne. Individuálne pripojenie znamená, že pre každý spotrebič musí byť rúra a varná doska pripojená oddelene od elektrického panelu. Pri rekonštrukcii sa položí samostatný kábel s požadovaným prierezom. Spoločné vedenie sa používa vtedy, keď je k dispozícii len jedno káblové vedenie na pripojenie výkonných spotrebičov a keď už boli dokončené dokončovacie práce.
Výber typu a veľkosti prierezu kábla podľa príkonu spotrebičov
Podľa elektrotechnických predpisov sa na elektrické rozvody v obydliach používa trojžilový medený kábел s nehorľavou izoláciou. Pre napájacie vedenia z rozvádzača na vysokovýkonné spotrebiče (varné dosky) sa používa VVG-3 s prierezom 6 mm2 (VVG 3x6);Na inštaláciu hlavných prívodov a prívodov k zásuvkám (rúry) sa používa VVG-3 s prierezom 2,5 mm2 (VVG 3x2,5) alebo 4 mm2 (VVG 3x4);Môže sa použiť aj NYM kábel s príslušnými špecifikáciami. Prierez vedenia sa vypočíta na základe kombinovaného maximálneho výkonu spotrebičov a musí zvládať menovité zaťaženie obmedzené ističom v rozvádzači.
Aké by mali byť hodnoty ističov a prúdového chrániča

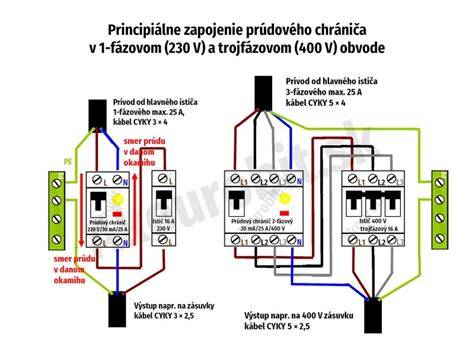

Výber ističa aj prúdového chrániča (RCD) je dôležitý. Pre rúru s výkonom 3,5 kW treba kábel 2,5 mm2 a istič 16 A; pre varnú dosku s výkonom 8,5 kW je vhodný kábel 6 mm2 a istič 32 A. Prúdový chránič chráni vedenie a skrutkuje bezpečnosť. Pri rozhodovaní o tom, či použiť RCD súčasne s ističom, sa odporúča mať RCD kvôli ochrane proti úniku prúdu do krytu spotrebičov. Kombinované zariadenia istič-RCD existujú a sú kompaktné, ale môžu byť drahšie.
Možnosti pripojenia: priamo, zásuvka a zástrčka alebo svorkovnica v rozvodnej krabici
Rúru a varnú dosku je možné pripojiť: priamo k vedeniu z elektrickej skrinky; cez napájací kábel do zásuvky; do poistkovej skrinky vedľa nej; na svorkovnicu v rozvodnej krabici. Pri priamom pripojení musí byť kábel dostatočne dlhý a každé zariadenie má mať vlastné vedenie. Zásuvky a svorkovnice vyžadujú správny typ a výber podľa prúdu a aj podľa toho, či ide o 16 A alebo 32 A zariadenie.
Výber zásuvky a zástrčky
Zásuvka je najbežnejší spôsob pripojenia. Domáce zásuvky sú vo verziách 16 A a 32 A. Pre vysokovýkonné spotrebiče sa používajú zásuvky 32 A; rúra býva často 16 A. Nie je odporúčané inštalovať zásuvku na linku, ku ktorej sú pripojené aj varná doska a rúra; v takom prípade sa odporúča použiť istič alebo svorkovnicu.
Poistkové skrinky a ich rozmiestnenie
Poistkové skrinky sú umiestnené vedľa seba v špeciálnej skrinke a sú pripojené k vysokovýkonnému vedeniu. Pri tomto zapojení by mal byť napájací kábel 6 mm² pripojený k poistkovej skrinke. Hlavné pravidlo: menovitá hodnota ističa chrániaceho elektrické vedenie a elektrický kábel musí byť väčšia alebo rovná súčtu menovitých hodnôt ističov pripojených ku káblu. Ak na hlavnom rozvádzači vedeniu je 6 mm² istič 32 A, v špeciálnej skrinke pri pripájaných zariadeniach by nemalo byť viac ako dva 16 A ističe.
Vyberte svorkovnicu
Svorkovnica v rozvodnej krabici je spoľahlivejšia a trvalejšia. Maximálny prúd a správne zvolenie káblu závisí na veľkosti pripojených zariadení. Pozor: pre varné dosky nie sú vhodné 16 A svorkovnice; používajte 32 A svorkovnice. Ak sú rúra a varná doska oddelené, odporúča sa priame pripojenie cez zásuvky alebo svorkovnicu. Poistkové skrinky slúžia na pripojenie spotrebičov k jednému vedeniu, ak nie je možné viesť ďalšie vedenie pri dokončovacích prácach.
Pripojenie zástrčky a zásuvky
Ak chcete pripojiť zástrčku, odizolujte vodič z rúry alebo sporáka a vodič vložte cez telo zástrčky, fazu a neutrál na vonkajšie konce, uzemnenie na stredný kontakt. Zásuvku môžete nainštalovať na požadované miesto a pripojiť k nej napájací kábel: faza a neutral na krajné kolíky, zelenožltý vodič na stredný kontakt. Telo zásuvky následne zaaretujte skrutkami.
Schémy zapojenia rúry a varnej dosky
Existujú dve základné schémy zapojenia: jednofázová (220 V) a trojfázová (380 V). Pri varných doskách je bežné, že L-Fázu sa prepájajú na svorky L1-3 a N na N1-2, PE na PE. Pri trojfázovej schéme treba odstrániť prepájky medzi L1-3 a zapojiť A, B, C fázy na svorky L1-3, N na N1-2 a PE na PE. Rúra býva zvyčajne jednofázová, s L na svorku L, N na N a PE na PE.
Bežné chyby
- Nesprávny výber prierezu kábla podľa kombinovaného maxima prúdu.
- Nesprávne umiestnenie zásuvky alebo chýbajúca prepojka medzi fázami pri jednofázovom pripojení.
- Nepoučenie sa o správnom zapojení zásuvky a nedostatočná dostupnosť vypínačov.
Najčastejšie chyby pri pripojení varnej dosky a rúry sú aj nezabezpečenie dostatočného priestoru, alebo použitie vhodného typu kábla a správneho napájania. Ako pri všetkom príslušenstve - svorkovnice by sa mali vyberať podľa príkonu zariadení a ich menovitých prúdov. Pri dlhšom vedení sa často zvolia väčšie prierezy (napr. 4 mm², 6 mm²) alebo aj hliníkový AYKY primeraných prierezov. Dĺžky vedenia a spôsob uloženia sú rozhodujúce pre správny výber.
Inštalačné práce
Pri vykonávaní elektroinštalačných prác je najdôležitejšie dodržiavať bezpečnostné predpisy. Vždy pracujte s vypnutým napájaním. Ak je rúra a varná doska spojené do jedného celku, často je lepšie zvoliť svorkovnicu alebo zásuvku na rozvodnom vedení miesto zadarmo. Ak si projektant vyžaduje samostatné vedenie, je potrebné viesť kábel zvlášť pre rúru a zvlášť pre varnú dosku a dodať vhodné ističe a RCD.
Pripojenie zástrčky a zásuvky je možné vykonať nasledovne: odizolujte vodič, vložte cez telo zástrčky, fazu a neutrál na vonkajšie kolíky. Uzemnenie na stredný kontakt a telo skrutkujte. Zásuvku nainštalujte a pripojte kábel. Fáza a neutral pripojte na krajné kolíky, uzemnenie na stredný kontakt.
Typy konštrukcií vstavaných rúr a ich umiestnenie
Vstavané rúry sa delia na nezávislé (samostatné) a tradičné (integrované). Môžu byť aj samostatne inštalované nad pracovnou doskou alebo pod ňou. Dôležité je, aby výklop rúry zodpovedal presným rozmerom modelu a aby výklenok mal dostatok miesta pre vedenie káblov a tesnenie.
Moderné vstavané rúry poskytujú množstvo funkcií: rýchle a rovnomerné pečenie, parné pečenie, dotykové ovládanie a ďalšie. Elektrické rúry sú v súčasnosti dominantné na trhu a poskytujú vysokú flexibilitu a bezpečnosť pri pečení a varení.
Vaše domáce rozvody a výber káblov sú kľúčové pre dlhodobú spoľahlivosť. Menovité hodnoty ističov a prúdových chráničov je potrebné zvoliť podľa kombinovaného zaťaženia a dĺžky vedenia. Rúra aj varná doska si vyžadujú samostatné okruhy alebo spoľahlivé spoločné vedenie v rozvodnej skrinke.
Elektrická rúra - Ako vymeniť, vybrať, vložiť a zapojiť elektrickú rúru - Rýchly tip
Podstatné je dodržať všetky normy STN a projektanta. Správna inštalácia a pripojenie vstavanej rúry sú kľúčové pre bezpečnú a efektívnu prevádzku. Kuchyňa je srdcom domova a správne zapojená rúra a doska zabezpečujú nielen funkčnosť, ale aj bezpečnosť celej rodiny.
