Pri realizácii vykurovacích systémov, inštalácii radiátorov alebo pri práci s potrubiami je dôležité vedieť, aký závit sa používa na 3/4" colovej rúre. Správny výber závitu a jeho inštalácia zabezpečujú spoľahlivosť a funkčnosť celého systému.
Mosadzné skrutkované spojky pre potrubia
Mosadzné skrutkované spojky sa používajú pre potrubia na vykurovanie, radiátorové kúrenie, podlahové kúrenie a pitnú vodu TUV. Tieto spojky sú dôležitou súčasťou vykurovacích systémov a zabezpečujú spoľahlivé spojenie jednotlivých častí potrubia.
Priemer potrubia a spojky: Áno, bude menší, každý takáto spojka znižuje prietok. Ale takto sú riešené všetky mosadzné spojky, či tieto alebo lisovacie od iných výrobcov. Ak použijem napr. AlPEX potrubie 16 a dám naň skrutkované koleno 16x16, znižuje sa použitím spojok svetlý prierez potrubia.
Skrutkované spoje a ich inštalácia
Bežne sa tieto spojky dávajú do muriva, teda pod omietku. Ak ich chcete aj zabetónovať v niektorom mieste, zabalte spojku do igelitu. Je možné skrutkové spoje zaliať do betónu alebo do stien zahádzať maltou pod obklad.
Plastové spojky Hepworth sa môžu spojiť len s potrubím Hepworth. Pri potrubí pexalpex môžete použiť skrutkové spojky. Bežne sa tieto spojky dávajú do muriva, teda pod omietku. Ak ich chcete aj zabetónovať v niektorom mieste, zabalte spojku do igelitu.
Uťahovanie skrutkovacích spojov
Odporučil by som optimálne dotiahnutie. Aby pri veľmi silnom nedošlo k poškodeniu závitov a tiež aby bolo možné opätovné povolenie v prípade potreby. Netreba uťahovať príliš silno, aby nedošlo k poškodeniu závitov.
Dobrý deň chcel by som sa spýtať akou silou sa majú skrutkovacie spoje doťahovať? Stačí zľahka alebo silno aby to zaskripalo? Čo sa môže stať keď je to dotiahnuté silno? Dobrý deň. Odporučil by som optimálne dotiahnutie. Aby pri veľmi silnom nedošlo k poškodeniu závitov a tiež aby bolo možné opätovné povolenie v prípade potreby.
Príklad použitia v praxi
Na radiátoroch mám prívod veľkosť 1/2 a spiatočku 3/8. Ak teda idete použiť plastohliník, tak potom už len to šróbenie, nič viac. K tomu poslednému radiátoru už naozaj stačí aj potrubie o veľkosti 16 mm. K tomu poslednému radiátoru v sérii chcem ísť už len 16 rúrou od posledného Téčka, tak isto aj spiatočku, je to správne riešenie? A k tomu čerpadlu, jednoznačne treba už do kúrenia osadiť obehové čerpadlo a uzatvoriť expanznú nádobu, čo máte asi niekde hore. Systém už bude natlakovaný. Toto sú už malé dimenzie, samotiaž nebude nikdy fungovať.
Dobrý deň. Ak teda idete použiť plastohliník, tak potom už len to šróbenie, nič viac. K tomu poslednému radiátoru už naozaj stačí aj potrubie o veľkosti 16 mm. A k tomu čerpadlu, jednoznačne treba už do kúrenia osadiť obehové čerpadlo a uzatvoriť expanznú nádobu, čo mate asi niekde hore. Systém už bude natlakovaný. Toto sú už malé dimenzie, samotiaž nebude nikdy fungovať.
Kedy použiť tmely na závitové vodovodné spoje | This Old House
Rozmery závitov a označovanie potrubí
Vodárenské potrubia a fitingy sú obvykle označované v britsko-americkej (imperiálnej) sústave jednotiek. Základnou jednotkou je inch (palec, cól), ktorého veľkosť bola 1. júla 1959 stanovené na 25,4 mm.
Metrická sústava SI bola navrhnutá v roku 1790 vo Francúzsku a jej základnou je meter (m) a z neho odvodené cm a mm. Pri spájaní vodovodných potrubí a armatúr z rôznych materiálov môžu nastať ťažkosti so zmenou jedného systému na druhý.
Závit 3/4 palca - často označovaný jednoducho ako závit 3/4" - má nasledujúce rozmery: 24,1 mm (vnútorný závit 3/4") a 26,4 mm (vonkajší závit 3/4"). Je to vedľa 1-palcových závitov jeden z najpopulárnejších rozmerov používaných v hydraulike.
Závit 1 palec je vedľa závitu 3/4 palca najčastejšie používaný rozmer v hydraulike, ideálne vyhovujúci potrebám rodinných domov.
Závit 1/2 palca je jedným z menších rozmerov, menej často používaným v stavebníctve ako predchádzajúce typy, teda závity s veľkosťou 1 palec a 3/4 palca. Napriek tomu nie je zriedkavý a často sa používa.

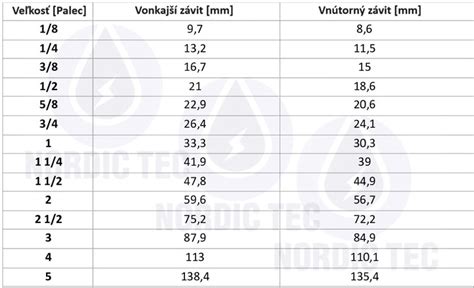

Ako uvádza vyššie uvedená tabuľka rozmerov závitov - závit 1/4 palca má rozmery: 11,5 mm (vnútorný závit 1/4") a 13,2 mm (vonkajší závit 1/4"). Závit 1/4 palca je vo všeobecnosti dosť malý, čo nevedie k veľkej priepustnosti.
Závity 3/8 sú dosť malé a používajú sa sporadicky. Zriedka sa vyskytujú v inštaláciách ÚK a TÚV, napriek tomu sa občas objavujú.
| Rozmer v palcoch | Vnútorný priemer DN (mm) | Vonkajší priemer D (DIN 2448) (mm) | Vonkajší priemer D (DIN 2458) (mm) |
|---|---|---|---|
| 3/8" | 10 | 13,5 | 17,2 |
| 1/2" | 15 | 20 | 21,3 |
| 3/4" | 20 | 25 | 26,9 |
| 1" | 25 | 30 | 33,7 |
| 1 1/4" | 32 | 38 | 42,4 |
| 1 1/2" | 40 | 44,5 | 48,3 |
| 2" | 50 | 57 | 60,3 |

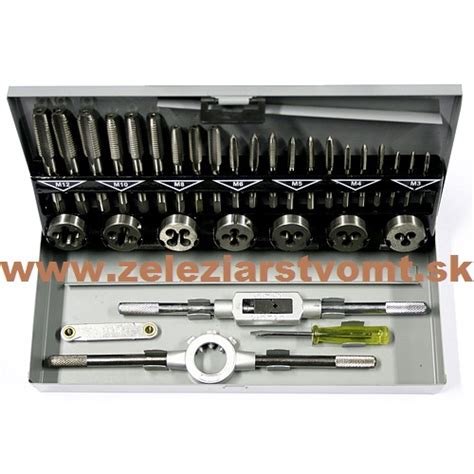

Závitnice a nástroje na rezanie závitov
Pri práci s potrubiami je často potrebné rezať závity. Na tento účel slúžia špeciálne nástroje nazývané závitnice. Hydraulická závitnica na trubky je dodávaná v sade s viacerými závitníkmi a je ideálna na závitovanie trubiek a tvaroviek, čo z nej robí nepostrádateľný nástroj pri renováciách aj na stavbách.
Existujú rôzne typy závitníc, napríklad ručné závitnice pre domácich majstrov na rezanie trubkových závitov, alebo súpravy na rezanie závitov s račňou pre širšiu škálu priemerov.
