Stavebný zámer obsahuje tieto hlavné časti: A. Zoznam dokumentácie B. Súhrnná správa C. Situačné výkresy D. Dokumentácia stavebných objektov E. A. Zoznam dokumentácie. Zoznam dokumentácie je textový dokument, ktorý obsahuje a) ID stavby, ak je pridelené informačným systémom, b) názov stavby a miesto stavby, c) počet strán A4 zoznamu dokumentácie, d) dátum vydania a označenie revízie, prvý zoznam s označením revízia 00, e) pre časti B, C a D zoznam všetkých textových a grafických dokumentov, ktoré súsúčasťou dokumentácie vrátane uvedenia projektanta zodpovedného za vypracovanie jednotlivých častí dokumentácie, f) pre časť E zoznam všetkých príloh. Názvy všetkých hlavných častí dokumentácie, textových dokumentov a grafických dokumentov musia byť v súlade s prílohou č. B.
Situálne výkresy a ich význam v procese projektovania

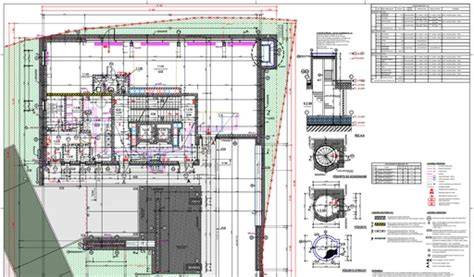

SIT.001 Situačný výkres širších vzťahov predstavuje situačný výkres väčšieho územného celku s vyznačením stavby alebo súboru stavieb, hraníc stavebného pozemku, okolitej zástavby, väzieb na dopravné a technické vybavenie územia, chránených záujmov a limitov v širšom území stavby. SIT.002 Koordinačný situačný výkres zobrazuje súčasný stav územia so zakreslením stavby, hraníc pozemku, existujúcich sietí a miest predpokladaného pripojenia na siete a zariadenia technického vybavenia. SIT.003 Situačný výkres stavby na podklade katastrálnej mapy ukazuje súčasný stav územia s uvedením odstupov od hraníc a okolitých stavieb a označením navrhovaných stavieb a stavebných objektov.
Dokumentácia stavebných objektov a výkresová úroveň
Výkresová dokumentácia stavebného zámeru je vypracovaná v podrobnosti základného architektonického a základného stavebného návrhu stavby, jej umiestnenia a pripojenia na technické a dopravné vybavenie územia. ASR výkresy a rezy tvoria kľúčovú časť tejto dokumentácie, ktorá umožňuje vizualizovať riešenia a preveriť zhody medzi navrhovaným a realizovaným stavom.
Normy, pravidlá a jazyk kresby vo výkresoch

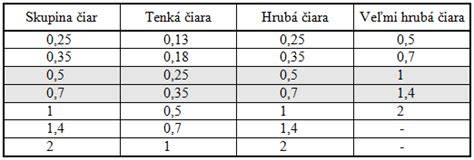

Od roku 1999, keď vyšlo prvé vydanie publikácie Kreslenie stavebných konštrukcií, sa knihy a normy týkajúce sa kreslenia výkresov pravidelne aktualizovali. STN 01 3420 Výkresy pozemných stavieb stanovuje všeobecné požiadavky na úpravu a výkresovú dokumentáciu, definuje typy čiar a grafické postupy platné v súčasnosti. Hlavným cieľom je, aby výkresy boli jednoznačné, čitateľné a realizovateľné, s jasnou interpretáciou pre všetky stavebné profesie.
V texte sú uvedené aj zásady používania grafických programov a ich obmedzenia tak, aby používatelia výkresov zachovali jednotný štandard zobrazenia konštrukcií - výkopy, šachty, zvislé a vodorovné konštrukčné prvky a detaily, schodiská a rampy, strechy, komíny, okná, dvere, balkóny a terasy, výklenky a podobne. Najnovšie vydania prinášajú aj nové značky a prvky na presnejšie zobrazenie podhľadov, prieduchov a zabudovaných prvkov.
ASR výkresy a rezy v stavebných objektoch
Montážne výkresy a rezy presne znázorňujú, ako jednotlivé komponenty zapadajú do celku. Obsahujú pôdorysy, pohľady, explodované schémy, zoznamy materiálov, rozmery, tolerancie a montážne poznámky, v súlade s normami ako ISO 128 a BIM konvenciami. Digitálne montážne výkresy v BIM podporujú detekciu kolízií, sekvenovanie a rozšírenú realitu na overenie montáže.
Typy stavebných projektov a modulárna výstavba
Stavebné projekty sa klasifikujú podľa funkcie, zložitosti a použitých metód: rezidenčné, komerčné, priemyselné, infraštruktúrne a špecializované ako nemocnice či dátové centrá. Prefabrikovaný beton a montáže vo fabrike umožňujú rýchlejšiu a kvalitnejšiu realizáciu, pričom môžu byť štandardizované alebo prispôsobené. Pri prefabrikácii sú výhody v kontrole kvality, súdržnosti rozhraní a v možnej kombinácii s modulárnou výstavbou.
Materiály, systémy a ich riadenie
Materiály v stavebníctve sa delia na prírodné, spracované a syntetické. Pri ich výbere sa zohľadňuje výkon, cena, dostupnosť a environmentálny dopad. Výrobky, ako tehly, nosníky, okná a dvere, sú klasifikované podľa systémov MasterFormat alebo OmniClass a overujú sa výrobou vo fabrike a certifikáciou na stavenisku. Inovatívne materiály a technológie, ako napríklad vysokovýkonný betón alebo krížom lepené drevo, menia spôsob výstavby na efektívnejšie a udržateľnejšie riešenia.
Inžinierstvo v stavebníctve zahŕňa statiku, dopravu, strojarstvo, elektroinžinierstvo, geotechniku a montážne inžinierstvo. Stavebné inžinierstvo koordinuje harmonogramy, logistiku a riadenie prevádzky na stavenisku s využitím digitálnych nástrojov a dronov. Montážne inžinierstvo sa sústreďuje na plánovanie a kontrolu kvality pri skladaní komponentov, pričom nové technológie zvyšujú rýchlosť a bezpečnosť.
Výrobky, ich kvalita a projektový manažment
Výrobok v stavebníctve predstavuje položku alebo zariadenie určené na trvalé zabudovanie. Kontrola kvality zahŕňa výrobu vo fabrike, certifikácie a testy na stavenisku. Projektový manažér dohliada na koordináciu, plánovanie a odovzdanie projektu, pričom sleduje rozpočet, čas a kvalitu.
Online kurz Projektový Manažér - Čo je Projektový Manažment 👔
Bezpečnostné a regulačné aspekty
Zásady BOZP a požiarnej ochrany sú neoddeliteľnou súčasťou stavebných prác. Zameriavajú sa na riziká zemných, betonárskych, výškových a montážnych prác, na používanie stavebných strojov a na zaistenie bezpečnosti zdravia a života na stavenisku. Správne kótovanie a označovanie materiálov vo výkresoch zohráva dôležitú úlohu pri minimalizácii rizík a zabezpečení zhody s normami.
Na obrázku hore je zobrazený typický výkres pôdorysu rodinného domu. Ako vidíme v ľavej časti výkresu je pôdorys podrobne rozkreslený, vpravo hore nájdeme legendu materiálov, čo je zoznam použitých materiálov graficky rozlíšených podľa typu šrafy. Pod legendou materiálov je tabuľka miestností s názvom, plochou a povrchovými úpravami.
