Ako funguje expanzná nádoba a nastavenie tlaku 1 bar v vykurovacom systéme

Vykurovací systém väčšieho rodinného domu funguje spoľahlivo len vtedy, keď má všetky komponenty správne nadimenzované. Jedným z najdôležitejších - a pritom najčastejšie podceňovaných - prvkov je expanzná nádoba. Bez nej sa voda pri zahriatí nikam neroztiahne, tlak v sústave skočí nahor a bezpečnostný ventil začne vypúšťať vodu na podlahu. Expanzná nádoba 12 litrov je vhodná pre väčšinu rodinných domov s podlahovým kúrením, kombinovanými systémami alebo rozsiahlym rozvodom s radiátormi.

Expanzná nádoba (niekedy tiež nazývaná tlaková vyrovnávacia nádrž) je uzavretá tlaková nádoba rozdelená pružnou membránou na dve časti. V jednej časti je vzduch stlačený na určitý predtlak, v druhej je kvapalina - voda z vykurovacieho okruhu. Obe časti sú od seba hermeticky oddelené, takže vzduch sa nikdy nemieša s vodou. Keď kotol zahreje vodu, jej objem sa zväčší. Pri ohriatí z 10 °C na 80 °C sa objem vody zväčší zhruba o 2,8 %. U systémov s väčším objemom vody to môže byť niekoľko litrov navyše. Táto ‘prebytočná’ voda musí niekam ísť - a práve na to slúži expanzná nádoba. Membrána sa stlačí, vzduchový vankúš pohltí expanziu a tlak v systéme zostane v bezpečnom rozsahu, zvyčajne 1,5 - 2,5 bar.

Bez expanznej nádoby - alebo s príliš malou - nastávajú tieto problémy: bezpečnostný ventil sa otvára pri každom zahriatí a vypúšťa vodu, systém treba neustále dopĺňať a tlak kolíše; vodné rázy (hydraulické nárazy) môžu poškodiť obehové čerpadlo, ventily a vnútornosti kotla; pretlak môže spôsobiť poruchu kotla alebo prasknutie hadíc a spojov; systém sa zakalí vzduchom a čerpadlo prestane správne cirkulovať. Správne dimenzovaná a nainštalovaná expanzná nádoba 12 litrov zabraňuje všetkým týmto problémom a výrazne predlžuje životnosť celého vykurovacieho systému.

Pri podlahovom kúrení, kde je objem vody v rozvodoch vyšší než pri radiátorových systémoch, je správna expanzná nádoba ešte dôležitejšia.

Ako správne vypočítať objem expanznej nádoby pre váš systém

Výpočet správneho objemu expanznej nádoby nie je komplikovaný, ale treba do neho zapojiť niekoľko parametrov. Ukážeme vám praktický postup, ktorý zvládne každý domáci majster bez technického vzdelania.

1. Krok 1: Zistite celkový objem vody v systéme - Celkový objem je súčet vody v kotle, rozvodoch, radiátoroch alebo podlahovom okruhu. Orientačné hodnoty: doskový radiátor cca 5-8 litrov; 1 m² podlahového kúrenia cca 0,3-0,5 litra; kotol + zásobník + kolektory + rozvody v kotolni cca 10-30 litrov. Pre bežný rodinný dom s 100-150 m² podlahového kúrenia a kondenzačným kotlom počítajte s celkovým objemom vody 80-140 litrov.
2. Krok 2: Zvoľte správny objem nádoby - Expanzný koeficient vody pri ohreve z 10 °C na 80 °C je cca 2,86 %. Pre systém so 100 litrami vody teda expanzia predstavuje asi 2,86 litra. Skutočný potrebný objem nádoby je však väčší, pretože závisí aj od tlakových pomerov - predtlaku nádoby a maximálneho tlaku systému. V praxi platí zjednodušené pravidlo: Objem nádoby = objem systému × 0,10 (do 70 °C) alebo × 0,12-0,14 (do 90 °C). Pre systém so 100 litrami vody a prevádzkovými teplotami do 80 °C teda potrebujete nádobu s objemom asi 10-12 litrov. Expanzná nádoba 12 litrov je preto ideálna voľba pre systémy s objemom vody 80-130 litrov - čo zodpovedá väčšine rodinných domov s podlahovým kúrením.
3. Objem systému (l) - Do 60 l: 8 litrov; 60-130 l: 12 litrov; 130-200 l: 18-24 litrov; Nad 200 l: 35+ litrov. Zlaté pravidlo: radšej väčšia nádoba než menšia.

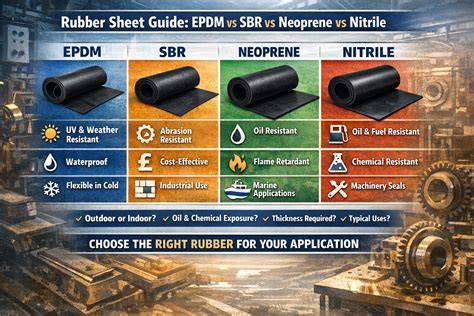

EPDM membrána - prečo záleží na materiáli

Keď porovnávate expanzné nádoby, narazíte na rôzne typy membrán - EPDM, butyl alebo SBR. Pre vykurovacie systémy s teplotami nad 60 °C je jednoznačnou voľbou EPDM.

• Teplotná odolnosť: -40 °C do +120 °C;
• Dlhá životnosť a zotrvanie pružnosti;
• Odolnosť voči vode a prísadám v uzavretých okruhoch;
• Nízka difúzia vzduchu, dlhodobo stabilný predtlak.

EPDM membrána vydrží v bežných podmienkach 10-15 rokov. Nie je vhodné zamieňať membránu expanznej nádoby určenú pre kúrenie s membránou na pitnú vodu. Takéto membrány nie sú navrhnuté na vysoké teploty vykurovania a rýchlo sa degradujú. Expanzná nádoba IBO s EPDM membránou má objemy 8, 12 a 19 litrov a je dodávaná s stenovým držiakom.

Predtlak expanznej nádoby - ako ho správne nastaviť

Predtlak vzdušného vankúša (počiatočný tlak plynu v suchej časti nádoby pred napustením systému) je kľúčový parameter, ktorý priamo ovplyvňuje funkčnosť celého systému. Väčšina výrobcov dodáva nádoby s prednastavením 1,5 bar z výroby, ale toto nie je vždy správna hodnota pre každý konkrétny systém.

Správny predtlak by mal zodpovedať statickému tlaku vody v bode inštalácie nádoby plus 0,2-0,3 bar rezerva. Statický tlak vypočítate jednoducho: zmerajte výšku od bodu inštalácie nádoby po najvyšší bod systému (napríklad po najvyšší radiátor alebo rozdeľovač). Každý meter výšky zodpovedá 0,1 bar tlaku.

Príklad: Kotol je v suteréne, najvyšší radiátor je 6 metrov nad kotlom. Statický tlak = 6 × 0,1 = 0,6 bar. Predtlak nádoby nastavíte na 0,6 + 0,2 = 0,8 bar.

Postup nastavenia predtlaku: nechajte systém vychladnúť pod 20 °C a uzavrite guľový kohút medzi nádobou a okruhom; vypustite vodu z nádoby, kým je membrána prázdna; na vzdušníku zmerajte aktuálny tlak manometrom; ak je tlak príliš vysoký, vzduch čiastočne vypustite; ak nízky, dopustite bicyklovou pumpou s manometrom; pred prvým spustením ešte raz skontrolujte tlak v studenej sústave.

Montáž expanznej nádoby 12 litrov krok za krokom

Montáž nie je výlučne práca pre certificovaného kúrenára. S základnými skúsenosťami a správnym nástrojom ju zvládnete aj sami a ušetríte servisný výjazd. Zložitejšie systémy nechajte odborníkovi.

Čo budete potrebovať: Expanzná nádoba IBO 12 l s držiakom; guľový kohút a spätný ventil; tesnenia; manometer a bicyklová pumpa na nastavenie predtlaku; závitové kľúče a montážna pasta.

Kde nádobu umiestniť a ako ju orientovať - Expanzná nádoba patrí vždy na studenú stranu systému - na vstupné potrubie do kotla. Umiestnite ju čo najbližšie k cirkulačnému čerpadlu, konkrétne na jeho saciu stranu, aby bolo čerpadlo chránené pred nárazovými pretlakmi. Nádoba musí byť dostupná pre pravidelnú ročnú kontrolu. Orientácia: vodorovne alebo vzdušníkom nahor. Nikdy vzdušníkom nadol - hromadí sa v ňom kondenzát, ktorý koroduje ventil a skresľuje merania tlaku.

Postup montáže - vypnite kotol, nechajte systém vychladnúť a uzavrite prívod studenej vody do kotla. Vypustite tlak zo systému. Na pripravenom mieste na studenej strane namontujte T-kus s guľovým kohútom a spätným ventilom. Skontrolujte a prípadne nastavte predtlak nádoby podľa výšky vášho systému. Upevnite nádobu na stenu a prepojte ju s T-kusom. Všetky závitové spoje utesnite konopou alebo teflónom. Pomaly otvorte kohút a naplňte systém vodou. Odvetrajte vzduch zo všetkých najvyšších bodov a zapnite kotol. Sledujte tlakomer. Pri studenej sústave 20 °C by mal byť tlak 1,0-1,5 bar; po zahriatí na 75-80 °C tlak stúpne na 1,8-2,5 bar, bezpečnostný ventil sa nesmie otvoriť.

Časté chyby pri výbere a montáži expanznej nádoby

1. Príliš malá nádoba - objem podľa systému, nie podľa výkonu kotla; počítať aspoň s 20% rezervou.
2. Nesprávna poloha v systéme - nádoba na výstupe kotla skracuje životnosť membrány; správne miesto je na studenej strane.
3. Chýbajúci spätný ventil - bez neho môže horúca voda tlačiť do vzdušnej časti a poškodiť membránu.
4. Nesprávne nastavený predtlak - nastavte podľa výšky systému, nie podľa výrobného údaja.
5. Zanedbanie pravidelnej kontroly - raz ročne skontrolovať predtlak a stav membrány.
6. Záměna nádoby na kúrenie a nádoby na pitnú vodu - rozlišovať podľa typu membrány a schválení.

Odporúčané produkty a praktické doplnky

Expanzná nádoba IBO 8L / 12L / 19L s EPDM membránou + držiak - spoľahlivá tlaková nádoba pre uzavreté vykurovacie sústavy. V balení je stenový držiak. Dostupná v objemoch 8L, 12L a 19L.

Sada: Expanzná nádoba IBO 12 l + bezpečnostná skupina 6 bar na TÚV - najlepšia voľba pre kompletnú bezpečnú prevádzku zásobníka teplej úžitkovej vody.

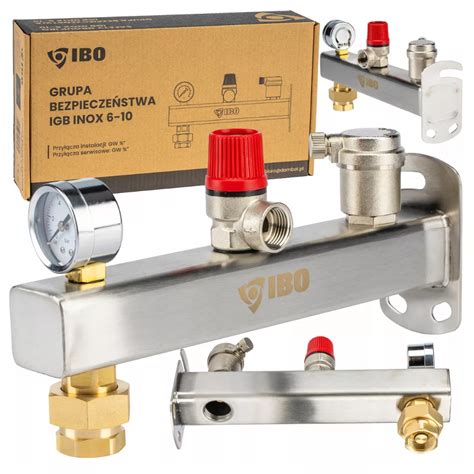

IBO bezpečnostná skupina pre expanznú nádobu C.W.U. INOX - 6 bar - obsahuje poistný ventil 6 bar, spätný ventil a manometer. Nerezové prevedenie zaručuje dlhú životnosť aj v tvrdej vode.

Často kladené otázky

1. Aký objem expanznej nádoby potrebujem pre rodinný dom s podlahovým kúrením? - Pre dom s 100-150 m² podlahového kúrenia a bežným plynovým kotlom zväčša postačuje 12 l nádoba; pri kombinácii s radiátormi alebo solárnymi systémami zvažujte 18-24 l. Vždy s rezervou a radšej väčšia nádoba.
2. Čo znamená predtlak expanznej nádoby a ako ho správne nastavím? - Predtlak by mal zodpovedať statickému tlaku vody v mieste inštalácie plus 0,2 bar rezerva; nastavuje sa po vychladnutí systému pomocou pumpy a manometra.
3. Prečo sa mi otvára bezpečnostný ventil na kotle a čo s tým? - Častá príčina je nesprávny predtlak alebo poškodená membrána; skontrolujte predtlak na studenej sústave a overte pevnosť a zvuk nádoby poklepom. Ak je potrebné, vykonajte výmenu membrány alebo celej nádoby podľa stavu.
4. Ako zmerať tlak v expanznej nádobe (zásobníku) reverznej osmózy? - Tlak merajte na ventile, cez ktorý sa zariadenie dofukuje; meranie vykonávajte vždy na vyprázdnenom zásobníku; pred doplnením alebo dotlakovaním je potrebné vypustiť všetku vodu.
