Začiatky ich vývoja spadajú časovo do obdobia krátko po rozdelení Česko-slovenskej federatívnej republiky. Po jej rozdelení nebol na Slovensku žiadny výrobca takýchto produktov. Cieľom bolo vyvinúť výrobok, ktorý by bol koncepčne aj technicky porovnatelný s najlepšími výrobkami zo susedných štátov. Popri týchto základných cieľoch nemali mať nové klapky nedostatky vtedajšej známej produkcie ako je nízka tuhosť v priečnom smere, náročná vlastná montáž a montáž na stavbe.
Vychádzajúc z týchto predpokladov sa zámer uskutočnil a protipožiarne klapky spoločnosti IMOS-ASEK s.r.o., Hamuliakovo sú vyrábané pod ochrannou značkou IMOS a označením PKI. Podľa priebehu vzduchotechnického potrubia, v ktorom majú v prípade požiaru oddeliť jednotlivé požiarne úseky, vyrábajú sa v tvare kruhovom a hranatom. Technické parametre PKI sú stanovené pre najrozličnejšie pracovné podmienky.
Materiál a odolnosť
Protipožiarna klapka IMOS-PKI ako protipožiarny uzáver, ktorý bráni šíreniu tepla a tesní proti prieniku dymu (EIS) je vyhotovený z nehorľavého materiálu (D1), podľa STN 73 0852 zabezpečuje požiarnu odolnosť (PO) 90 minút (EIS 90D1), podľa normy STN 73 0872 má požiarnu odolnosť 90A. Klapka vybavená mechanickým spúšťacím mechanizmom a tepelnou poistkou sa môže umiestniť v priestore, kde sú prevádzkové teploty v rozmedzí -10 °C až 68 °C. Klapka vybavená mechanickým spúšťacím mechanizmom a elektromagnetom sa môže umiestniť v priestore, kde sú prevádzkové teploty od -10 °C do 40 °C. Klapka vybavená servomotorom a tepelnou poistkou je pre priestor s prevádzkovou teplotou od -10 °C do 65 °C. Maximálna rýchlosť vzduchu prúdiaceho cez klapku je 12 m.s-1. Maximálny tlakový rozdiel je 1200 Pa.
Prevádzkové charakteristiky a spúšťanie
Zatváranie PKI sa uskutočňuje pri menovitej teplote 72 °C. K spusteniu klapky s mechanickým spúšťacím zariadením vybaveným tepelnou poistkou príde po zahriatí na menovitú teplotu 72 ° ± 1,5 °C a jej zotrvaní alebo prekročení po dobu 30 až 60 s, kedy sa tepelná poistka roztrhne na dve časti. Klapka vybavená servomotorom a tepelnou poistkou BTS 72 T, alebo rovnocenným typom sa uzatvorí po dosiahnutí teploty prostredia 72 °C s toleranciou +0 °C, -5 °C.
Klapka je na svojom vnútornom povrchu plášťa, v mieste uzavretého listu klapky, opatrená aktívnou protipožiarnou izoláciou a dymovým tesnením. Do aktivácie protipožiarnej izolácie je uzavretý list utesnený dymovým tesnením. Pri požiari sa približne za 150 s vzduchotechnické potrubie pomocou PKI nevratne uzavrie.
Normy, prostredie a kvalifikácia
Podľa STN 33 2320 sú klapky určené pre prostredie bez nebezpečia výbuchu (BNV) a pre prostredie obyčajné podľa STN 33 0300, kde je podľa STN 03 8203 najviac tretí stupeň (C3) koróznej agresivity atmosféry. Klapky sa používajú pre minimálnu hrúbku požiarnej deliacej konštrukcie 110 mm. PKI sú klasickej koncepcie s listom s vodorovnou osou otáčania umiestnenou v strede listu, na ktorý je pripojená prestavovacia páka. V pracovnej polohe je prestavovacia páka zabezpečená spúšťacím mechanizmom. Po uzatvorení listu je prestavovacia páka zabezpečená poistným zariadením.
Klapka má plášť vyhotovený z dvoch dielov, medzi ktorými je vložená tepelná izolácia. Miesto spojenia slúži aj ako pevný bezpečnostný rám. Kruhové klapky majú na plášti jeden, hranaté dva revízne otvory. Konštrukcia klapky neobsahuje materiály so zdraviu škodlivými látkami a dokáže odolávať teplote do 1200 °C. Minimálne rozmery štvorhrannej klapky sú 200x200 mm a maximálne 1600x1000 mm.
Koncepcia a varianty vyhotovenia
Výrobca dodáva z hľadiska výstroja tri vyhotovenia poskytujúce široký rad technických možností. Je to základné vyhotovenie, základné s doplnkovým výstrojom a špeciálne vyhotovenie. Základné vyhotovenie je vybavené pre ručné a teplotné spúšťanie pri presne stanovených pracovných podmienkach. Základné vyhotovenie s doplnkovým výstrojom predstavuje doplnenie základného vyhotovenia klapky elektrickými prvkami za účelom zvýšenia funkčných vlastností klapky. Podľa rozsahu požiadaviek môže byť doplnkovým výstrojom elektromagnet na elektromagnetické spúšťanie klapky, servomotor pre diaľkové ovládanie klapky a koncový spínač na signalizáciu polôh listu klapky. Špeciálne vyhotovenie je kombináciou prvých dvoch vyhotovení, pri zohľadní ďalších požiadaviek, napr. Protipožiarna klapka je stavebnicovej konštrukcie a jej diely sa vyrábajú na najmodernejších rezacích a tvárniacich strojoch. PKI sú v pravidelných obdobiach odskúšavané podľa platných legislatívnych predpisov a sú certifikované v SR a tiež ČR. Okrem iného sú certifikované tiež na seizmickú odolnosť.
Dymovod a ďalšie komponenty

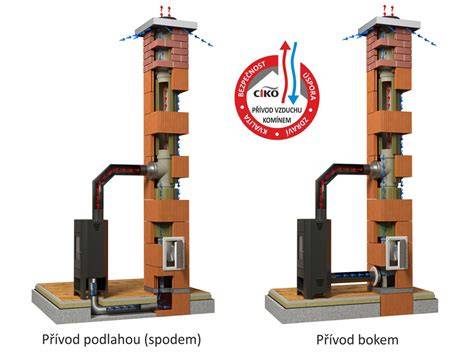

IMOS-ASEK spol. 900 43 Hamuliakovo p.č. Dymovod rúra z ocele, ktorá slúži na dopojenie medzi spotrebičom a sopúchom komína. Dymovod rúra tak..
Bezpečnosť a požiarna odolnosť
Klapky PKI sú konštruované tak, aby zaručovali spoľahlivú uzatváraciu funkciu aj pri extrémnych teplotách, pričom ich materiály a konštrukčné prvky zabezpečujú odolnosť voči teplotám až 1200 °C a minimalizujú riziká šírenia dymu a tepla v prípade požiaru. Certifikácie a seizmická odolnosť dopĺňajú ich vhodnosť pre široké spektrum inštalácií a prostredí.
Praktické využitie a modernizácia
Zámerom bolo vytvoriť výrobok, ktorý by bol koncepčne aj technicky porovnatelný s najlepšími výrobkami zo susedných štátov. Na Slovensku aj v Českej republike sú PKI klapky certifikované a testované podľa platných predpisov, čo zaručuje ich spoľahlivosť pri inštalácii do vzduchotechnických sústav, kde je dôležitá rýchla a bezštepová reakcia na požiarne situácie.
Technické parametre na rýchle porovnanie
| Typ | Prevádzkové teploty | Požiarna odolnosť | Max. rýchlosť vzduchu | Tepelná poistka |
|---|---|---|---|---|
| Mechanické spúšťanie | -10 °C až 68 °C | 90 minút (EIS 90D1) | 12 m/s | Ano |
| Elektromagnet | -10 °C až 40 °C | 90 minút (EIS 90A) | 12 m/s | Nie |
| Servomotor + tepelná poistka BTS 72 | -10 °C až 65 °C | 72 °C otvorenie | 12 m/s | Ano |
Miesto spojenia slúži aj ako pevný bezpečnostný rám, kruhové klapky majú na plášti jeden, hranaté dva revízne otvory, a konštrukcia neobsahuje zdraviu škodlivé látky, pričom odoláva teplote do 1200 °C.
