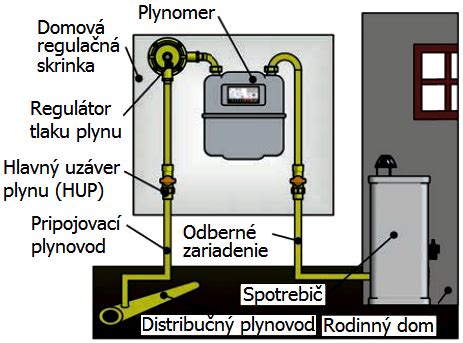

Plynovody pre zásobovanie budov plynom považujeme rozvody plynu s príslušenstvom od hlavného uzáveru plynu až po plynové spotrebiče. Podľa slovenskej legislatívy je to „odberné plynové zariadenie (OPZ), t.j. zariadenie určené na odber plynu. Odberné plynové zariadenia sa musia zhotoviť tak, aby vyhovovali danému účelu použitia. Projektovať, dimenzovať, predpisovať metódu spájania rúr odberné plynové zariadenia môže iba odborne spôsobilá osoba v súlade s príslušnými predpismi. Projektant plynovodu musí poskytnúť podrobné informácie o projekte a umiestnení plynovodu osobám zodpovedným za jeho výstavbu. Rozvod plynu má byť navrhnutý tak, aby bol zásobovaný plynom iba z jedného miesta dodávky plynu.
Montážne práce na OPZ vykonáva podnikateľ (organizácia), ktorý má na túto činnosť oprávnenie, a pracovníci, ktorí spĺňajú podmienky odbornej spôsobilosti. Spôsobilosť sa vyžaduje okrem iných činností aj pre zváranie, tvrdé a mäkké spájkované a tavné spoje, mechanické spoje, závitové spoje, lisované spoje, lisované spoje pre viacvrstvové rúry alebo PEX rúry. Používané materiály, výrobky, príslušenstvo a technológie musia spĺňať požiadavky bezpečnosti a spoľahlivosti. Musia sa chrániť pred nebezpečným dotykovým napätím, musia byť vodivo prepojené a uzemnené podľa požiadaviek súvisiacich predpisov a noriem.
Požiadavky na umiestňovanie plynových spotrebičov v bytových a nebytových priestoroch do výkonu 50 kW (viď. článok „PLYNOVODY NA ZÁSOBOVANIE BUDOV 10 kPa“), alebo podľa vyhlášky č. 25/1984 Z.b. Technické pravidlá plyn (TPP) prechádzajú obdobným procesom tvorby ako STN. V zásade predstavujú vykonávacie predpisy na uplatňovanie STN v praxi. Vydávanie TPP sa uskutočňuje na základe dohody medzi Slovenským plynárenským a naftovým zväzom a Združením odborníkov plynových zariadení so SÚTN. Táto dohoda je v súlade s predpismi EÚ a STN EN 45020: 2007. SÚTN následne oznamuje prípravu TPP a umožňuje pripomienkový proces do 30 dní. Po schválení SÚTN oznamuje vydanie TPP vestníkom.
Teoretické a praktické informácie o tlakoch v systémoch
Bežné domáce spotrebiče - plynové kotly, sporáky, prietokové ohrievače - sú dostupné na českom a slovenskom trhu na menovitý vstupný pretlak okolo 2 kPa (20 mbar). Domové regulátory preto typicky udrží výstupný tlak na hodnotu 21 mbar, čo zodpovedá 2,1 kPa. Okrem tlaku je dôležitý aj prietok, teda objem plynu za jednotku času, ktorý spotrebič potrebuje. Udáva sa v m³/h a nájdete ho na typovom štítku spotrebiča. V domácnostiach sa najčastejšie pohybuje do 6 až 10 m³/h.
Ak v sieti pred hlavným uzáverom plynu nie je priamo nízky tlak, je domový regulátor nevyhnutný. Znižuje a stabilizuje tlak z prípojky na hodnotu bezpečnú pre spotrebiče aj pre objekt ako celok. Vnútorné rozvody domácnosti pracujú na nízkom tlaku do 5 kPa (0,05 bar). Tlak v systéme nie je konštantný a ovplyvňuje ho viacero faktorov, ako teplota vody, výškový rozdiel, dĺžka a priemer potrubia, typ vykurovacieho systému a prítomnosť vzduchu v systéme.
Pri vykurovacích systémoch je názov „prevádzkový tlak“ často vyjadrený v baroch alebo kPa. Jeden bar zodpovedá približne pretlaku vody v hĺbke 10 m. Tlak stúpa s výškovým rozdielom a s teplotou vody. Pokiaľ je potrebné znižovať tlak vo vykurovacom okruhu, používajú sa regulátory a expanzné nádoby, ktoré riešia nadmerný tlak a udržujú systém v bezpečnom rozsahu.
Maximálny a optimálny prevádzkový tlak kotlov a zariadení
Tlak v kotle nie je konštantný a môže kolísať. Ideálny tlak v kotle pri zapnutí vykurovania by sa mal pohybovať v rozmedzí 1,5 až 2 bary. Väčšina kotlov má tlakomerné ukazovatele so zelenou zónou ako vizuálnu pomôcku pre užívateľa. Príčiny vysokého tlaku v kotle zahŕňajú preplnený systém vodou, chybnú expanznú nádobu, nesprávne uzavretý ventil plniacej slučky alebo poruchu poistného ventilu. Na zníženie tlaku sa odporúča odvzdušňovať radiátory a monitorovať systém.
Špecifické zariadenia majú svoje minimálne a maximálne prevádzkové tlaky. Napríklad Elektrický kotol Protherm Ray 9KE: minimálny pretlak 80 kPa, maximálny 300 kPa, odporúčaný 100-200 kPa. Plochý termický kolektor TS530/M má maximálny pretlak teplonosnej kvapaliny 600 kPa. Plynový prietokový ohrievač PROTHERM PANDA 24 IOG vyžaduje minimálny vstupný tlak 22 kPa. Plynové systémy s kotlami HOVAL ULTRAGAS 100 majú vstupný tlakov zemného plynu regulovaný z 80-100 kPa na 2 kPa pre horáky kotlov. Testovacie tlaky plynovodov sa pohybujú okolo 7,5 kPa (2,5-násobok maximálneho tlaku 3 kPa).
Návod na čitateľa: ako zistiť a nastaviť správny tlak
- Overte tlak v sieti u dodávateľa a určte, či ide o stredný tlak (tu býva bezpečné nastavenie na úrovni 2 kPa pre spotrebiče).
- Skontrolujte výškové rozdiely a vzdialenosti v rozvode, ktoré vplývajú na potrebný tlak.
- Určte súčet prietokov všetkých spotrebičov a vyberte vhodný variant domového regulátora (napr. B6 NG do 6 Nm³/h alebo B10 NG do 10 Nm³/h).
- Inštaláciu, nastavenie a prípadné opravy realizujú kvalifikovaní pracovníci alebo plynári.
- Pri nízkom tlaku vo variteľných okruhoch alebo pri problémoch s výkonom kontaktujte odborníka na technické poradenstvo a servis.
Bezpečnosť a predpisy
Montáž a prevádzka OPZ musí zabezpečovať bezpečnosť a spoľahlivosť. Regulačné stanice, detektory úniku plynu a uzávery v krízových situáciách sú základnými prvkami bezpečnosti. Meracie prístroje a diagnostika sú uvedené v TPP a STN EN normách a pravidlách. Odborné prehliadky a skúšky plynovodov sú povinné a vykonávajú ich kvalifikované osoby. Skúšky pevnosti a tesnosti plynovodov sú vykonávané podľa stanovených tlakových noriem, pričom hodnoty sú potvrdené zápisom autorizovanej osoby.
