Odkapové systémy tvoria neodmysliteľnú súčasť klampiarskych konštrukcií na každej budove. Ich primárnou úlohou je efektívne odvádzať zrážkovú vodu zo strechy, čím chránia konštrukciu budovy pred poškodením vlhkosťou. Vzhľadom na jasne definovanú funkciu sú rozmery jednotlivých prvkov špecifikované, čo umožňuje ich sériovú výrobu.
Odkapové systémy pozostávajú z viacerých vzájomne prepojených prvkov, kde každý z nich má svoje špecifické umiestnenie a v rámci celkového systému plní dôležitú funkciu.
Žľaby - srdce odkvapového systému
Žľab z pozinku je hlavným komponentom celého odkvapového systému. Svojou hĺbkou a oblým tvarom zaisťuje odvedenie dažďovej vody zo strechy. Pozinkovaný žľab je uchytený vo žľabových hákoch na odkvapovej hrane strechy.
Žľaby sú umiestnené v oblasti odkvapovej hrany strechy. Vyrábajú sa v dvoch základných tvaroch - polkruhové a štvorhranné. Môžu byť umiestnené pod odkvapom (tzv. pododkvapové) alebo položené na rovine strechy (nástrešné).
PZ žľaby sa spájajú žľabovou spojkou, ktorá zároveň zaisťuje ich dilatáciu, alebo zasunutím do seba a spojením nitmi a klampiarskym tmelom. K ukončeniu žľabu sa používajú žľabové čelá, alebo je riešené priebežne s použitím žľabových rohov a kútov.
Žľaby je potrebné spájať tak, aby sme zabezpečili ich pevné a vodotesné spojenie. Výrobcovia odkvapových systémov dodávajú aj praktické spojky žľabov. Ich použitím získate vzhľadovo bezchybné spoje, ktoré nepretekajú.
Pododkvapové a nástrešné žľaby sa montujú v spáde do hákov, pričom sa k nim pripevňujú pomocou plechových príponiek. Zadná strana pododkvapového žľabu musí byť zdvihnutá minimálne o 10 mm, aby sa zamedzilo poškodeniu fasády, prípadne vniknutiu vlhkosti do podstrešného priestoru. Nástrešné žľaby sa montujú na okraj strechy, ktorý musí byť vybavený v celej hĺbke žľabu debnením a chránený pred poveternostnými vplyvmi oplechovaním. Vzdialenosť medzi odkvapovou hranou strechy a žľabom by nemala prevyšovať 250 mm. Predný okraj nástrešného žľabu je ukončený návalkom, úprava zadného okraja závisí od druhu použitej krytiny - najčastejšie je ukončený ohybom, tzv. vodnou drážkou. Zadná strana nástrešného žľabu musí byť oproti prednej strane vyššie minimálne o 50 mm.
V súvislosti s montážou žľabov by sa nemalo zabúdať na ich dilatáciu, ktorá sa však týka prvkov s dĺžkami bez prerušenia nad 10 až 15 m, čo sa v prípade rodinných domov stáva len výnimočne.
Žľaby sa vyrábajú v dĺžkach 2, 3, 4 a 6 m. Je len na stavebníkovi, pre akú dĺžku sa rozhodne. Čím väčšia dĺžka, tým menej spojov.
Žľaby si môžete kúpiť v rôznych veľkostiach prierezu. Pre zaujímavosť uvádzame, že všetky klampiarske produkty sa v minulosti vyrábali z plechov širokých 1 m. Aby sa šírka plechu využila bez zvyškov, klampiarske produkty sa vyrábali prednostne z pásov plechu so šírkou 12,5 cm, 20 cm, 25 cm, 33,3 cm, 40 a 50 cm. Veľkosť prierezu žľabu závisí od klimatických pomerov v oblasti, od sklonu a veľkosti odvodňovanej strešnej plochy, od zbernej dĺžky žľabu a počtu odpadových rúr a od druhu strešnej krytiny (z hladkej strešnej krytiny odteká zrážková voda rýchlejšie a aj odpadový systém naplní rýchlejšie než pri drsnej krytine). Vo všeobecnosti platí, že na 1 m² odvodňovanej strešnej plochy počítame s 1 cm² prierezovej plochy žľabu.
Prípustný je aj sklon 1 : 200. Na miestach, kde je potrebný rýchlejší odtok zrážkovej vody, sa navrhuje spád 1 : 100. Lenže tento spád je už pozorovateľný voľným okom a na streche môže pôsobiť z estetického hľadiska rušivo. Odporúčame spádovať v spáde 0,5 %, čo zodpovedá 5 mm na 1 m žľabu. Na 10 m ide o 50 mm.
Odkvapové žľaby z pozinkovaného oceľového plechu sú vyrobené z vysokokvalitného pozinkovaného oceľového plechu, čo zaisťuje vynikajúcu odolnosť voči korózii, poveternostným vplyvom a mechanickému poškodeniu.
Žľab odkvapový 330x2000mm s priemerom 150mm je polguľatý strešný žľab z pozinkovaného plechu, ktorý slúži na odvodnenie strechy.

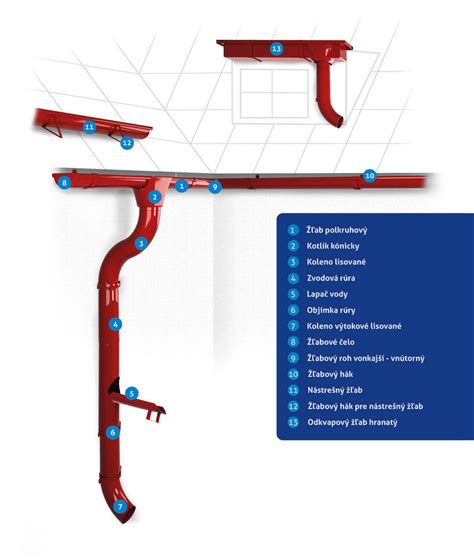

Montáž odkvapového systému
Pri montáži odkvapového systému postupujeme zhora nadol, teda od žľabov po výtokové kolená, resp. zaústenie odpadovej rúry do kanalizácie.
1. Najprv sa na strechu, resp. na krokvy strechy namontujú háky. Začíname tak, že namontujeme prvý a posledný hák v rade za sebou v požadovanom spáde. Dokonalé lícovanie ostatných hákov zabezpečíme nastavením polohy pomocou dvojice špagátov, ktoré napneme medzi vonkajšími okrajmi hákov a najnižšími miestami hákov na mieste budúceho dna žľabov. Háky pripevňujeme ku krokvám klincami.
2. Do hákov vložíme zmontované žľaby, vyrovnáme ich a ich polohu zabezpečíme pomocou plechových príponiek prinitovaných na hákoch.
Dôležité upozornenie: Všetky klampiarske výrobky deľte zásadne nožnicami ručne alebo elektrickými kmitacími nožnicami. Nikdy nepoužívajte tzv. flexku alebo rozbrusovačku.
3. Žľaby uzavrieme čielkami. Skontrolujeme spádovanie. Keď ste s montážou žľabov hotoví, vymerajte a označte si na nich miesta, kde budete osádzať kotlíky. Pri montáži kotlíkov azda najviac prejavíte svoj klampiarsky fortieľ. Na mieste inštalácie kotlíka je potrebné v žľabe vystrihnúť oválny otvor. Po nasunutí kotlíka na žľab a zaistení jeho polohy treba okraje oválneho otvoru vyhnúť v smere toku vody a poistiť aj takýmto spôsobom spojenie žľabu s kotlíkom.
4. Len málokedy sa stáva, že odpadová rúra sa môže nasunúť priamo na kotlík. Obvykle je poloha kotlíka voči odpadovej rúre vysunutá, a tak musíte použiť kolená. Kolená zmontujte vzájomným zasunutím. Ak je odskok kotlíka od odpadovej rúry väčší, budete musieť vložiť medzi dve kolená priamy kus rúry. Buďte veľmi precízni. Dva razy merajte, raz strihajte. Trpezlivosť sa vám vyplatí. Ak totiž horné kolená namontujete a zaistíte ich polohu nitmi, najťažšiu prácu máte za sebou. A odkvapový systém je hotový. Ako vidíte, túto prácu určite mnohí zvládnu bez väčších problémov. No nepodceňujte ju - predsa len ide o nesmierne dôležitú súčasť stavby.
Kľúčové prvky odkvapového systému

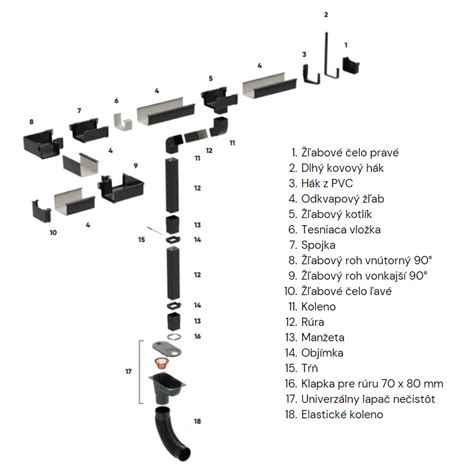

Žľabové háky
Žľaby sa pripevňujú k nosnej časti strechy - ku krokvám - pomocou hákov. Háky sú tvarovo prispôsobené žľabu. Vyrábajú sa z pásovej ocele, pozinkovanej ocele, medi, prípadne z pozinkovanej ocele obalenej medeným plechom. Na päte háku sú vyvŕtané 2 až 3 otvory s rozstupmi minimálne 60 mm určené na kotvenie háku do stavebnej konštrukcie pomocou klincov, optimálne však vrutmi (docielime rozoberateľný spoj). Optimálne je ich pripevnenie z vrchnej strany krokvy, avšak prípustná je i montáž zboku alebo z čelnej plochy. Osová vzdialenosť sa riadi vzdialenosťou krokiev, no nesmie byť väčšia ako 1 200 mm. Predné okraje hákov musia byť osadené v priamke (prípadne v inej predpísanej krivke kopírujúcej tvar strechy) a v predpísanom spáde. Najmenšia vzdialenosť medzi osadeným žľabom a povrchovou úpravou stavebnej konštrukcie musí byť minimálne 20 mm.
Žľabové čelá a rohy
Na ukončenie žľabov sú k dispozícii čelá, ktoré sú tvarovo prispôsobené na jednoduchú montáž na žľab. Žľabové rohy slúžia na napojenie žľabov do pravého uhla na rohoch strechy. Vyrábajú sa ako vonkajšie, ale aj vnútorné. Klasické rohy boli vyrábané z dvoch kusov a navzájom spojené nitovaním a spájkovaním. S pokročilými technológiami prišli na trh aj lisované rohy vyrobené z jedného kusa, pri ktorých nehrozí ich prasknutie a navyše pri hromadnej výrobe je ich cena nižšia.
Odkapové kotlíky
Kotlíky sú zberné nádoby slúžiace na prepojenie žľabov a odpadových rúr, na zachytenie nadmerného množstva zrážkovej vody stekajúcej zo strechy a na usmernenie a urýchlenie odtoku vody zo žľabov do odpadových rúr. V poslednom období je najpoužívanejším typom kotlíka kužeľový žľabový kotlík - jeho kužeľová časť prechádza v spodnej časti do valcovej časti dlhej minimálne 80 mm určenej na zasunutie do odpadovej rúry. Tento kotlík sa montuje zavesením na návalok žľabu a následným prinitovaním.
Pozinkovaný výpust na zber dažďovej vody 80 mm vyrobený z kvalitného plechu je vhodný pre odkvapový systém 250 / 80 mm. Pozinkovaný výpust na zber dažďovej vody 100 mm vyrobený z kvalitného plechu je vhodný pre odkvapový systém 333 / 100 mm.
Odkvapové kotlíky sú určené na napojenie strešných zvodov na...
Výpust vody jednoduchým a efektívnym spôsobom zachytáva dažď...
Odkapové zvodové rúry
Odpadové rúry, podobne ako žľaby, sú k dispozícii s kruhovým a štvorhranným prierezom. Z konštrukčného hľadiska sú vhodnejšie odpadové rúry kruhového prierezu, ktoré sa zrážkovou vodou lepšie preplachujú, neusádzajú sa v nich nečistoty a lepšie odolávajú korózii. Odpadové rúry musia byť hladko vyhotovené, pravidelné a bez známok stočenia. Konštruujú sa ako zbiehavé, aby sa pri montáži mohli spojiť zasunutím, alebo majú na spodnej časti osadenie určené na zasunutie.
Najčastejšie sa používajú odpadové rúry s priemerom 80, 100 a 120 mm alebo s rovnakou dĺžkou hrany pri štvorhranných zvodoch. Vo všeobecnosti platí, podobne ako pri žľaboch, že na 1 m² pôdorysu strechy počítame s 1 cm² prierezovej plochy odpadovej rúry.
Jednotlivé časti odpadového systému sa spájajú zasunutím do seba na dĺžku 60 mm v smere toku vody. Poistenie spojov nitovaním sa neodporúča, keďže na mieste spoja by mohlo dochádzať k prieniku zrážkových vôd.
Rúra odkvapová 100x2000 mm je odkvapová zvodová rúra z pozinkovaného plechu kontinuálne tvorená. Rúra odkvapová 120x1000 mm a Rúra odkvapová 120x2000 mm sú tiež odkvapové zvodové rúry z pozinkovaného plechu.
Objímky a kolená
Objímka k odkvapovej rúre 100 mm a Objímka k odkvapovej rúre 120 mm M10 slúžia na jednoduché ukotvenie zvodovej rúry k stene. Tŕň k objímke zvodu slúži na pevné a odolné pripevnenie akéhokoľvek odkvapového systému k stene.
Objímka zvodovej rúry slúži na jednoduché ukotvenie zvodovej... Objímka zvodovej rúry M10 slúži na jednoduché ukotvenie zvod...
Objímky sa dnes montujú na stavebnú konštrukciu najčastejšie naskrutkovaním na ukotvenú závitovú tyč, ale aj zaskrutkovaním, zarazením, zabetónovaním, zváraním a pod. Pri montáži odpadových rúr je nutné dodržať podmienku, aby medzi rúrou a povrchom stavebnej konštrukcie ostala vzdialenosť minimálne 20 mm. Takto vzniknutá medzera umožní prevetrávanie priestoru medzi odpadovou rúrou a fasádou a predĺži životnosť oboch stavebných súčastí.
Odpadové kolená slúžia na preklenutie osových vzdialeností medzi umiestnením kotlíka a odpadovej rúry. Ich prierez je totožný s prierezom odpadových rúr. Pozdĺžne spoje sú vyhotovené jednoduchou ležatou drážkou, priečne nitovaním a spájkovaním alebo sú k dispozícii lisované kolená.
Montáž okapového systému
Materiálové a konštrukčné aspekty
Všetky vyššie uvedené súčasti odkvapového systému si môžete kúpiť v rôznych materiálových vyhotoveniach. Dnes je najpoužívanejším materiálom pozinkovaný oceľový plech s organickým povlakom, tzv. lakoplastový alebo poplastovaný plech, ktorý vytláča do úzadia klasický pozinkovaný oceľový plech.
Dôležité upozornenie: Všetky súvisiace prvky klampiarskej konštrukcie vrátane pripevňovacích a pripájacích prvkov musia byť vyhotovené z materiálov s podobným elektrickým potenciálom tak, aby v prítomnosti vody alebo vo vlhkom prostredí nedošlo k elektrolytickej korózii. Ako príklad uvádzame, že voda stekajúca z medených častí konštrukcií striech obsahuje ióny medi, ktoré môžu vyvolávať koróziu zinku, titánzinku, pozinkovanej ocele a hliníka.
Jednotlivé druhy materiálov na odkvapové systémy sa vyznačujú charakteristickými farbami.
Odkvapové systémy a zima
Za najväčšieho nepriateľa odkvapov možno (okrem zlej montáže) považovať zimu, respektíve kvantá snehu a ľadu, ktoré sa do odkvapov tlačia. Najzložitejším riešením je každoročné skladanie odkvapov pred zimou. Je to náročná operácia, v oblastiach horských a v oblastiach s vysokým úhrnom snehových zrážok ide však o riešenie najfunkčnejšie. V týchto oblastiach sa okrem iného často navrhujú strechy tak, aby z nich mohol sneh bez problémov splavovať. Druhá varianta, pri ktorej zostávajú odkvapy na mieste a sú relatívne chránené, je tzv. podrazenie odkvapov, u ktorého sa odkvapy namontujú nižšie (brané od hrany krytiny), ako je obvyklé. Tým je dosiahnuté to, že pri rýchlom zosunutí snehu zo strechy sneh "preskočí" odkvap a ten nie je odtrhnutý alebo deformovaný.
Najmä u starých striech, ktoré nie sú dobre zateplené, dochádza k markantnému roztápaniu snehu z povrchu strechy, ktorý v odkvapoch okamžite mrzne. Razantne zmenšiť môžeme tvorbu ľadu v odkvapoch zateplením strechy. Ale ani toto opatrenie niekedy nepomôže, pretože strešná rovina obrátená na juh bude v jarných dňoch vystavená cez deň slnku a navečer voda v odkvapoch zamrzne.
Čo je dobré zapamätať si
- Odkvapový systém zabezpečuje odvodnenie strechy. Aby mohol bezporuchovo plniť svoju funkciu, musí byť namontovaný v súlade s príslušnými normami.
- Nadväzujúce súčasti odkvapového systému používajte vždy od jedného výrobcu, aby ste zabezpečili ich kompatibilitu, dokonalé spojenie a estetický vzhľad.
- Nekombinujte materiály, nie všetky sa vo vlhkom prostredí znášajú.
- Používajte tzv. studené delenie materiálov (strihanie).
