Táto príručka poskytuje komplexný úvod do technických požiadaviek a výpočtov pre dimenzovanie odvodňovacích systémov na strechy, balkóny a terasy. Cieľom je zabezpečiť spoľahlivé a štandardne vyhovujúce plánovanie, aby sa predišlo poškodeniu vlhkosťou a zaplaveniam prostredníctvom účinných riešení odvodnenia a zabezpečiť dlhodobú funkčnosť a bezpečnosť budovy.
Základy odvodňovania dažďovej vody
Základy odvodňovania dažďovej vody spočívajú v tom, že odvodňovací systém strechy pozostáva z odkvapov alebo strešných vpustov, odvodňovacích potrubí a systému upevnenia potrubia. V prípade potreby je možné riešenie doplniť izoláciou odkvapových potrubí od kondenzátu a protipožiarno-, zvukovo- a protihlukovo. Vybrané komponenty závisia do značnej miery od zvoleného typu odvodnenia a ich dimenzovanie sa opiera o normy a hydraulické výpočty.
Rozlišovanie podľa princípu odvodňovania
Pokiaľ ide o odvodnenie dažďovej vody, rozlišujú sa dva základné systémy: konvenčné gravitačné odvodnenie a uzavretý systém s individuálnymi potrubnými prípojkami. Oba systémy sa výrazne líšia v konštrukcii vedenia potrubí a rozmeroch potrubia.
Gravitačné (konvenčné) odvodnenie
Pri konvenčnom (klasickom) odvodnení je dažďová voda odvádzaná gravitáciou cez zvodové potrubia položené so spádom. Horizontálne potrubia sú naplnené vodou približne na 70 % a vertikálne zvody približne na 33 %. Zvodové potrubie má minimálne priemer pripojeného horizontálneho zberného potrubia a zvodové potrubie DN200 v príklade slúži ako ukazovateľ kompatibility.
Otvorený systém (spoločné pripojovacie potrubie) a uzavretý systém (individuálne pripojené potrubie) majú svoje výhody a nevýhody. O výbere rozhoduje projektant s prihliadnutím na náklady, drenážnu kapacitu a požiadavky na spoľahlivosť.
Uzavretý systém
Uzavretý systém zvyšuje drenážnu kapacitu a spoľahlivosť odvádzania dažďovej vody, pretože každý strešný vtok je individuálne pripojený k zvodovému potrubiu. Nevýhodou sú vyššie náklady a potreba väčšieho počtu zvodov pre podzemné vedenie.
Podstatné komponenty a dimenzovanie potrubia

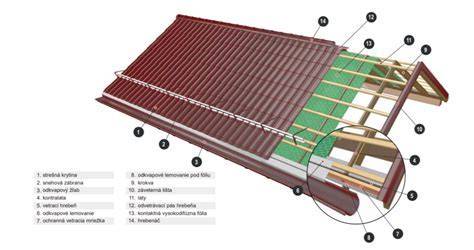

Hlavné komponenty odvodňovacieho systému strechy zahŕňajú odkvapy alebo strešné vpusty, odvodňovacie potrubia a systém upevnenia potrubia. V prípade potreby sa riešia aj izolácia potrubí od kondenzátu, protipožiarne a protihlukové opatrenia. Výber a dimenzovanie PVC potrubí sa robí na základe objemu odpadovej vody a potrubného rozmiestnenia podľa noriem EN 12056-2 a STN 73 6760 / ČSN 75 6760.
Najdôležitejšie parametre pri dimenzovaní potrubí sú:
- priemer potrubia a vzťah k dostatočnému priechodu vody
- hrúbka steny a únosnosť potrubia
- správny sklon a smerovanie potrubia (2-3 % pre gravitačné potrubie)
- kvalitná ventilácia a prizpôsobenie zalomení a odbočiek
- materiál PVC-U a jeho výhody (dlhá životnosť, chemická odolnosť, ľahká montáž)
Príklady dimenzovania podľa priemerov a sklonov
Pre gravitačné potrubie sa odporúča:
- pozor na minimálny priemer zvodového potrubia a zberného potrubia pri hierarchickom vedení
- pre menšie priemery PVC potrubí (32-50 mm) odporúčaný sklon 0,03 stupňa, teda 3 cm na meter
- pri zložitých trasách je potrebné zvážiť zalomenia a rozšírenie prierezov nad zalomením podľa STN 73 6760
V prípade zalomení alebo presunov stúpajúcich potrubí platí, že:
- pri zalomení nad 45° je často potrebné zväčšiť menovitú svetlosť potrubia
- typické zalomenie 88,5° s malým uhlom odbočenia je výhodnejšie z hľadiska hydrauliky ako 90° kolená
- pre dĺžky odpadového potrubia nad zalomením > 30 m musí byť obtokové potrubie so sklonom najmenej 2 %
Materiály a typy PVC potrubí
PVC potrubia sa používajú v konštrukcii vnútorných aj vonkajších systémov. PVC-U ponúka vysokú pevnosť v ťahu, chemickú odolnosť a dlhú životnosť (do 50 rokov). Rozmery potrubí sú definované podľa vonkajšieho priemeru a hrúbky steny, pričom hrúbka steny určuje nosnosť a tlakové možnosti.
Typy a rozdelenie PVC potrubí zahŕňajú:
- externé a vnútorné odpadové rúry s rôznymi priermi a farbami (napr. oranžové externé, sivé vnútorné)
- tlakové a netlakové (gravitačné) systémy
- vlnité rúry pre špecifické aplikácie a ich dvojvrstvové konštrukcie
Pri výbere optimálnej veľkosti potrubí sa vypočítava odhadovaný objem odpadovej vody a berie sa do úvahy počet ľudí, dĺžka rozvodov a očakávané zaťaženie. Vnútorné potrubia bežne používajú prierezy do 50 mm, pri vynútených externej kanalizácii sa používajú väčšie prierezy 110-200 mm, v závislosti od potreby a dĺžky napojenia.
Inštalačné a praktické poznámky
Pri inštalácii je dôležité dbať na rovnomerný spád a správne uloženie potrubí s minimálnym zanorením a pevnou oporou. Montáž PVC potrubí je ľahká vďaka tesniacim krúžkom, spojkám s gumovými tesneniami a možnosti lepenia pre pevné spoje. Rúry sa líšia koncami a hrúbkou stien; všetky kovania by mali mať kompatibilný priemer.
Pri kontrole systému sa odporúča kamerová prehliadka potrubí na identifikáciu zlých sklonoch a porúch, najmä pri novostavbách alebo rekonštrukciách. Správny sklon potrubia a vyvážený hydraulický systém sú kľúčové pre dlhodobú spoľahlivosť a prevádzkovú bezpečnosť.
Núdzové a environmentálne aspekty
Efektívny odtok dažďovej vody by mal byť holistickým konceptom - od striech a pozemkov až po vypúšťanie do verejnej kanalizácie alebo vsakovanie na pozemku. During silných dažďov je potrebné zohľadniť obmedzenia a zadržiavanie vody, aby sa predišlo preťaženiu kanalizácie a nepriaznivým okolnostiam.
