Frézovací nástroj je rotačný rezný nástroj používaný pri frézovacích operáciách. Pozostáva z viacerých rezných hrán, ktoré pomáhajú pri odstraňovaní materiálu z obrobku. Tieto nástroje zahŕňajú širokú škálu typov navrhnutých tak, aby plnili rôzne úlohy obrábania. Vyššie uvedené obsahuje niekoľko základných typov fréz, ale toto je len začiatok. V nasledujúcich častiach sa ponoríme do charakteristík jednotlivých fréz. Frézovacie nástroje, tiež nazývanýFrézy sú základné nástroje používané vo frézach alebo CNC centrách na operácie odstraňovania materiálu. Počas frézovania sa nástroj otáča, aby vykonal hlavný pohyb, pričom obrobok je podávaný v priamke alebo krivke. Predtým, ako sa pustíme do konkrétnych vysvetliviek klasifikácie, je potrebné poskytnúť krátky úvod do štruktúry fréz, aby sme lepšie porozumeli následnému obsahu klasifikácie.
Hlavné časti fréz a základné typy
Fréza sa skladá hlavne z troch kľúčových častí: stopka, telo a hrana frézy. V dôsledku diverzifikácie procesov obrábania sa objavili rôzne typy rezných nástrojov, ktoré slúžia na špecifické účely. Koncové frézy, taktiež známy ako frézy s rovnou stopkou, sú najpoužívanejšie frézy na frézach a používajú sa predovšetkým v malých frézovacích operáciách. Keďže stopkové frézy majú rezné zuby na oboch stranách, sú vysoko účinné pri rôznych vŕtacích operáciách. Hrubovacie čelné frézy sú navrhnuté so zúbkovaním alebo hrubým stúpaním na rýchle odstránenie materiálu. Kuličkové frézy majú zaoblený koniec, pripomínajúci guľu, a používajú sa na tvarovanie a vytváranie zakrivených povrchov. Radiusové čelné frézy majú podobný koniec so špecifickým polomerom. Vŕtacie čelné frézy kombinujú funkčnosť vrtákov aj stopkových fréz a používajú sa na vŕtanie a frézovanie v jednom nástroji. Thevalcová fréza, tiež známy ako obyčajná fréza, sa používa na obrábanie rovných plôch na horizontálnej frézke. Rozdeľte ozubené kolesá na dva typy: čelné ozubené koleso a šikmé ozubené koleso podľa tvaru zubov. Tátrojhranná fréza je štandardný rezný nástroj, bežne používaný na horizontálnych frézach, a všeobecne sa používa na frézovanie drážok a stupňov. Fréza na kľúčovú drážku (T-drážková fréza) je obojstranný nástroj, ktorý na čelnej strane nemá stredový otvor. Frézy s pílovým kotúčom majú štíhle zuby a sú vhodné na rezanie a odstraňovanie materiálov do strednej tvrdosti, najmä pri obrábaní úzkych a hlbokých drážok. Čelné frézy majú relatívne krátku reznú hranu a primárne sa používajú na obrábanie rovných plôch. Uhlové frézy umožňujú presné vytváranie uhlov a drážok. Profil nástroja tvarovej frézy je vyrobený podľa zamýšľaného konečného tvaru.
Tieto frézy môžu mať rôzne tvary hrotov, počet hrán a nástrojové materiály, čo im umožňuje vyhovieť zložitým, zakriveným alebo trojrozmerným požiadavkám na obrábanie. Konvexné frézy sú rezné nástroje so zakriveným alebo zaobleným tvarom na svojich rezných hranách. Konkávne frézy majú rezné hrany s konkávnym profilom. Rohové frézy na zaoblenie rohov, niekedy označované ako frézy s výbežkami, sú určené na zaoblenie ostrých rohov obrobku. Frézy na ozubenie zapojujú rezné pohyby pozdĺž obrysu ozubeného kolesa, aby dosiahli presné obrábanie. Duté frézy pozostávajú z valcového telesa s reznými zubami na vonkajšom povrchu; stred frézy je dutý, čo umožňuje montáž na tŕň. Frézovanie závitov je presná metóda spracovania závitov dokončená na obrábacom stroji.
Špecifické typy a ich charakteristiky
Dizajn zskosené frézy je špeciálne určený na odstraňovanie ostrých hrán počas procesu rezania, čo vedie k vytvoreniu skosenia alebo zaobleného rohu namiesto pravého uhla. Pri výbere správneho frézovacieho nástroja je nevyhnutné zvážiť rôzne faktory. Pre hrubé obrábanie sa odporúča rozhodnúť sa pre lisované čepele. Zvážte počet zubov. Pre presné frézovanie sa rozhodnite pre frézy s jemnými zubami. Výber priemeru nástroja závisí od špecifikácií zariadenia a rozmerov obrobku. Napríklad pre čelné frézovanie je vhodný priemer D = 1.5d (kde d je priemer vretena). Pri hromadnej výrobe možno priemer nástroja zvoliť aj ako 1,6-násobok šírky rezu obrobku. Bežné materiály pre frézy zahŕňajú slinutý karbid, rýchloreznú oceľ, keramiku, PCD a CBN. Tvrdoť materiálu priamo ovplyvňuje výber materiálu nástroja. Čelné a čelné frézy sú bežné typy frézovacích operácií.
Metódy frézovania: existujú dva odlišné spôsoby rezania materiálov pri CNC frézovaní: stúpavé frézovanie a konvenčné frézovanie. Rozhodujúci rozdiel spočíva v rotácii frézy voči smeru posuvu. Rozdiely - stúpavé frézovanie vs. konvenčné frézovanie. Výber vhodných frézovacích nástrojov zahŕňa pochopenie ich individuálnych schopností a ich zosúladenie s konkrétnymi úlohami obrábania a materiálmi. To je všetko! Ďakujem, že ste sa so mnou pripojili k tomuto prieskumu frézovacích nástrojov. Najlepšia metóda frézovania závisí od špecifických požiadaviek úlohy.
Materiály nástrojov a ich význam
Materiály rezných nástrojov určujú ich výkonnosť a životnosť. Bežné materiály zahŕňajú rýchloreznú oceľ (HSS), karbidy, keramiku a supertvrdé materiály. Rýchlorezná oceľ má dobré všeobecné vlastnosti a je najviac používaným nástrojovým materiálom pri CNC strojoch. Karbidové rezné nástroje majú vynikajúci rezný výkon a sú široko používané v CNC sústružení. Spekané karbidy sú kompozitný materiál pozostávajúci z karbidov a kovového spojiva (zvyčajne kobalt). Cermety sú materiály na hranici medzi spekanými karbidmi a reznou keramikou, s hlavnou zložkou TiC/TiN a s obsahom MoC, TaN a Ni-Mo spojivom. K dispozícii sú aj nitrid-karbidové keramické materiály a syntetický diamant (CVD diamant) či CBN pre najnáročnejšie operácie. Diamantové nástroje sú vhodné najmä na obrábanie zliatin hliníka a neželezných kovov, avšak nie na zliatiny železa z dôvodu difúzie uhlíka a železa. CBN je druhý najtvrdší materiál a vhodný pre kalené ocele.
Povlakovanie a modulárne nástroje

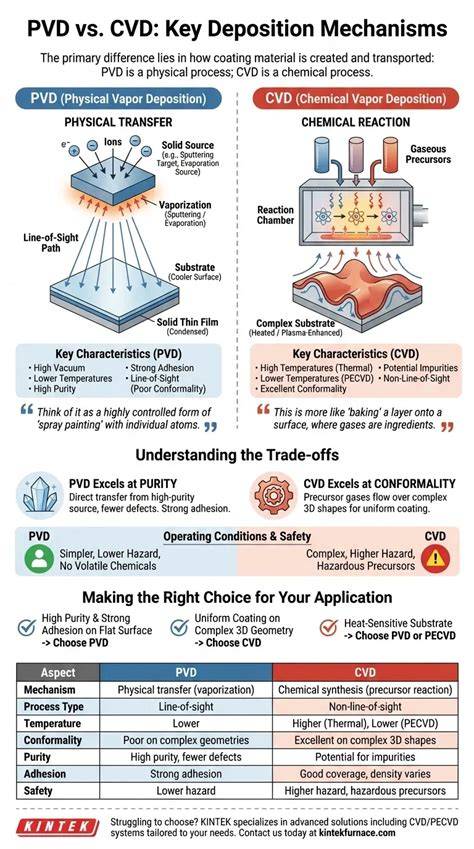

Všetky tieto materiály naliehajú na povlakovanie nástrojov, čo výrazne zlepšuje ich životnosť a výkonnosť. Nástroje s povlakom môžu zvýšiť reznú rýchlosť a predĺžiť životnosť, pričom ich hrúbka povlaku musí byť optimálna, aby nedošlo k odlúpaniu. Hlavné metódy povlakovania zahŕňajú CVD a PVD. CVD povlaky sú tvrdé a odolné voči oxidácii, ale vyžadujú vysoké teploty depozície. PVD povlaky majú nižšie teploty depozície a lepšiu kontrolu hrúbky, často používané pre presné aplikácie. Nanášanie môže zahŕňať TiN, TiCN, TiAlN a ďalšie viaczložkové systémy, ktoré zlepšujú odolnosť proti opotrebeniu a teplotám. Nano-povlaky ponúkajú ďalšie výhody nízkeho koeficientu trenia a samomazacích vlastností. V budúcnosti sa očakáva rastúci význam modulárnych nástrojov, ktoré znižujú prestoje a zlepšujú efektivitu výmeny nástrojov.
Výber správnych nástrojov a operácií
Pri výbere nástrojov je potrebné zvážiť typ materiálu obrobku, tvrdosť, húževnatosť a odolnosť proti opotrebeniu. Pre hrubé frézovanie sa často volia odolné materiály ako karbid, pre jemné frézovanie zas jemnejšie a tvrdšie povlaky. Pre frézy s väčšou šírkou rezu a špecifické požiadavky sa môže použiť kovový alebo keramický substrát so zodpovedajúcim povlakom. Nástroje s povlakom môžu mať dôležitý vplyv na presnosť a životnosť, čo je kľúčové najmä pri vysokofrekvenčných alebo vysokotlakových operáciách. Pri výbere nástroja na POM diely je potrebné zohľadniť špecifické vlastnosti tohto termoplastu, ako sú vysoká tuhosť, dobrá rozmerová stabilita a nízke trenie. Bežné povlaky pre POM zahŕňajú TiN, TiCN a AlTiN; stopkové frézy, vrtáky a ďalšie nástroje môžu byť potiahnuté na zlepšenie výkonnosti a životnosti.
Často používané typy sústružníckych a držiacich nástrojov

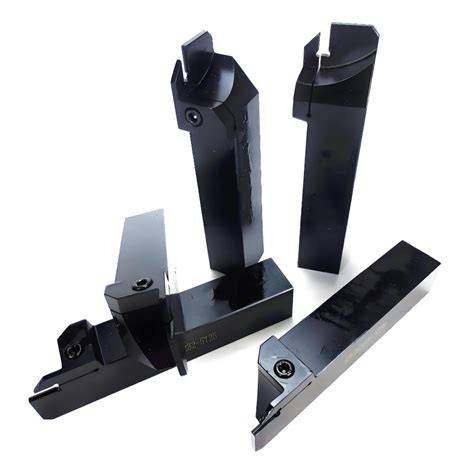

Medzi hlavné typy rezných nástrojov používaných pri sústružení patria vŕtacie tyče, sústružnícke nástroje, nástroje na rezanie závitov, drážkovacie nástroje a nástroje na kormidlo. Vŕtacie tyče slúžia na vŕtanie otvorov, pričom sú vhodné pre materiály s nižšou tvrdosťou ako HRC45 a vyššiu tuhosť. Sústružnícke nástroje zahŕňajú rezné čepele na vonkajší priemer, vnútorné otvory a ďalšie, rozdelené podľa účelu a druhu operácie. Závitorezné a drážkovacie nástroje sú určené pre závity a drážky. List kormidla a ďalšie špeciálne nástroje sa používajú pre zložitejšie tvary obrobkov. CNC sústruhy bežne používajú štandardné upínacie indexovateľné nástroje z karbidu alebo HSS a s rôznymi geometriami pre vonkajšie aj vnútorné operácie.
Praktické tipy pre výber a údržbu nástrojov
- Vyberajte materiál nástroja podľa obrobku a požadovanej životnosti.
- Dbajte na povrchovú úpravu a vhodný povlak (CVD alebo PVD) pre danú operáciu.
- Periodicky kontrolujte nástroje a ich ostrosť, aby sa predišlo zhoršeniu kvality povrchu obrobku.
- Používajte správne chladiace kvapaliny a parametre rezania pre udržanie tepelného manažmentu.
- Modulárne nástroje môžu znižovať prestoje a zlepšovať efektivitu v malosériovej výrobe.
Na záver je dôležité poznamenať vývoj a budúcnosť rezných nástrojov: nanovo povlakované a nano-poťahy, ktoré znižujú trenie a zvyšujú životnosť, spolu s inteligentnými nástrojmi so senzormi na monitorovanie opotrebenia. Tieto trendy a inovácie prispievajú k efektívnejšiemu a udržateľnejšiemu obrábaní.
