Spájkovanie je technika spájania kovov pomocou roztavenej spájky, ktorá má nižší bod topenia ako základné materiály. Táto metóda umožňuje vytvárať pevné, vodotesné a elektricky vodivé spoje bez nutnosti tavenia spájaných kovov. Spájkovanie je obľúbené v elektrotechnike, klempířstve, zámočníctve a pri rôznych domácich opravách.
História spájkovania
Kovy človek spracováva už tisíce rokov a rovnako staré je aj prianie tieto kovy natrvalo vzájomne spojiť. Už asi 5 000 rokov pred naším letopočtom sa človek pokúšal o spájkovanie kovov, akými boli meď, striebro a zlato, z ktorých následne vyrábal šperky alebo kultové predmety. Ako spájka sa vtedy používala zliatina medi a zlata. Po objavení cínu ako spájkovacieho kovu začala technika spájkovania prekvitať. Remeselníci vyrábali kachle a kúpacie vane z bronzových plechov, ktoré následne zletovali.
Typy spájkovania
Existujú dva hlavné typy spájkovania:
- Mäkké spájkovanie: Používa sa pri teplotách do 450 °C. Je ideálne pre elektrotechniku a hobby projekty, kde nie sú potrebné extrémne vysoké nároky na pevnosť spoja. Pri mäkkom spájkovaní je teplota spájkovacieho hrotu zvyčajne medzi 180 °C a 250 °C.
- Tvrdé spájkovanie: Používa sa pri teplotách nad 450 °C. Vytvára mechanicky stabilnejšie spoje s vyššou odolnosťou voči teplu. Pri tvrdom spájkovaní sa teploty môžu pohybovať od 450 °C až do takmer 1000 °C. Pre tento typ spájkovania sa používajú špeciálne spájkovacie horáky, pretože bežné spájkovačky nedokážu dosiahnuť takéto teploty.
Rozdiel medzi spájkovaním a zváraním
Pri spájkovaní sa materiály, ktoré majú byť spojené, zahrievajú len do tej miery, aby došlo k povrchovému spojeniu so spájkou. Naopak, pri zváraní sa materiály v miestach zvaru skvapalňujú. Čím vyššia teplota pri spájaní, tým väčšia je trvanlivosť a pevnosť spojenia. Zvarový spoj vykazuje vyššiu pevnosť ako spájkovaný spoj. Nie všetky materiály alebo spojovacie body však odolávajú vysokým teplotám pri zváraní, v takom prípade je spájkovanie jedinou možnosťou. Napríklad strešné odkvapy sa kvôli malej hrúbke materiálu letujú namiesto toho, aby sa zvárali.
Spájky a tavidlá
Spájka je zliatina kovov, ktorá sa pri spájkovaní roztaví a vytvorí spojenie. Najčastejšie sa používa cínová spájka, ktorej hlavnou zložkou je cín (Sn). Do cínových spájok sa môžu primiešavať ďalšie kovy ako olovo (Pb), meď (Cu), striebro (Ag), zlato (Au) alebo bizmut (Bi). Zloženie spájky ovplyvňuje jej vlastnosti, najmä teplotu topenia.
Bezolovnaté spájky sú dnes odporúčané kvôli obmedzeniam používania olova (toxický ťažký kov) podľa smernice RoHS. Ich teplota tavenia sa pohybuje medzi 218 - 230 °C, čo je vyššie ako pri klasických olovených spájokach. Kvalita povrchu a tekutosť bezolovnatej spájky však môže byť horšia.
Tavidlo (flux) je nevyhnutná súčasť spájkovania. Jeho úlohou je odstrániť oxidy z povrchu spájaných dielov a znížiť povrchové napätie tekutej spájky, čím umožní lepšie priľnutie spájky k materiálu. Tavidlo sa môže nachádzať priamo v spájkovacom drôte (tavné jadro) alebo sa nanáša samostatne.
Výber správneho náradia
Pre spájkovanie existuje viacero nástrojov:
- Spájkovačka (pero alebo pištoľ): Ideálna pre mäkké spájkovanie. Spájacie perá sú vhodné pre prácu s doskami plošných spojov, zatiaľ čo spájacie pištole sú obľúbené pre svoje pohodlné držanie. Dôležitý je dostatočný výkon spájkovačky, ktorý závisí od odvodu tepla v mieste spájkovania. Pre tenké drôty stačí nižší výkon, pre masívne materiály je potrebná výkonnejšia spájkovačka.

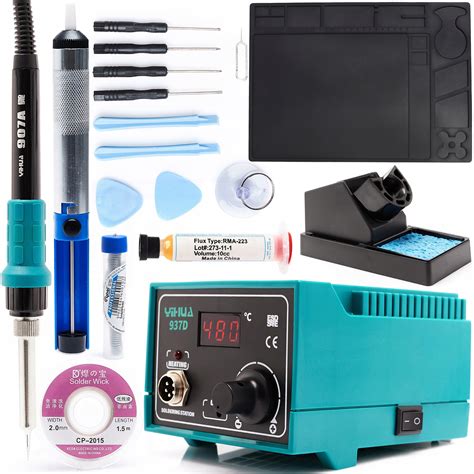

- Spájkovacia stanica: Umožňuje presnú reguláciu teploty hrotu, čo je výhodné pre citlivé elektronické súčiastky.
- Plynové spájkovačky: Ponúkajú širšie spektrum použitia a sú vhodné aj pre tvrdé spájkovanie.
- Spájkovacie horáky: Potrebné pre tvrdé spájkovanie, kde sa dosahujú vysoké teploty.
Pri výbere náradia je dôležité zvážiť, čo budete spájkovať a aké sú vaše skúsenosti.
Postup správneho spájkovania
Správne spájkovanie má tri fázy:
- Ohrev a nanesenie spájky: Spájkované miesto sa pomocou spájkovacieho hrotu ohreje a následne sa k nemu privedie cínová spájka.
- Vytvorenie spoja: Tekutá cínová spájka natiectie do medzipriestorov, čím vytvorí veľkoplošné spojenie súčiastok alebo dielcov.
- Chladnutie a vytvrdnutie: Miesto spájkovania sa ochladí a spoj vytvrdne. Počas tejto fázy sa s spájkovaným miestom nesmie hýbať ani ho otriasať.
Celý proces spájkovania by mal trvať 2 až 5 sekúnd.
Príprava pred spájkovaním
- Čistota dielov: Diely, ktoré chcete spájkovať, musia byť čisté a bez oxidov. Usadeniny je možné odstrániť alkoholom, gumou zo skleneného vlákna alebo oceľovou vlnou.
- Príprava pracovného miesta: Pracovisko by malo byť dobre vetrané a chránené pred ohňom. Použite tepelne odolnú podložku a zvážte použitie odsávača pár.
- Príprava spájkovačky: Zapnite spájkovačku a nechajte ju nahriať na prevádzkovú teplotu. Hrot spájkovačky by mal byť čistý a pocínovaný (pokrytý tenkou vrstvou cínu). Na čistenie hrotu sa používajú špeciálne hubky alebo čističe hrotov.
- Mechanické spojenie: Diely, ktoré sa majú spájkovať, by mali byť mechanicky spojené. Ak to nie je možné (napr. pri prekrúcaní drôtov), je vhodné ich pred spájkovaním pocínovať.
Samotný proces spájkovania
- Zohrejte spájkovačku na prevádzkovú teplotu.
- Mechanicky spojte diely, ktoré sa majú spájkovať.
- Hrot spájkovačky priložte k súčiastkam.
- Aplikujte spájku medzi hrot a spoj.
- Príslušné miesto úplne pokryte spájkou.
- Nechajte spájku vychladnúť a zabráňte otrasom.
Odspájkovanie
Pri výmene súčiastok je potrebné spoj odstrániť. Existujú tri hlavné metódy:
- Odspájkovací oplet (lanko): Tenký medený opletený drôt napustený tavivom, ktorý sa priloží na spoj a zahreje spájkovacím hrotom. Roztavený cín sa nasaje do opletu.
- Odspájkovacia pumpička: Po zahriatí spoja sa pumpička priloží k roztavenému cínu a po stlačení sa cín vysaje.

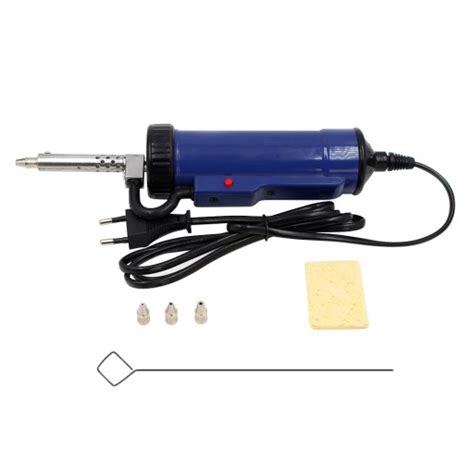

- Odspájkovacie stanice: Profesionálne zariadenia s dutým vyhrievaným hrotom, ktoré kompletne obklopí spájkovaný spoj a nasajú roztavený cín.
Spájkovanie čierneho plechu a iných materiálov
Spájkovanie čierneho plechu (napríklad pri výrobe odkvapov) sa vykonáva podobne ako iné spájkovacie práce. Dôležité je zabezpečiť čistotu povrchu a použiť vhodné tavidlo pre čierny plech.
Spájkovanie hliníka: Hliník je náročnejší na spájkovanie kvôli vrstve oxidu, ktorá sa na povrchu rýchlo tvorí. Na mäkké spájkovanie hliníka sa používa špeciálna hliníková spájka a tavidlo, ktoré chemicky odstráni vrstvu oxidu. Pred spájkovaním je potrebné miesto dôkladne očistiť.
Bezpečnosť pri spájkovaní
Pri spájkovaní je dôležité dodržiavať bezpečnostné opatrenia:
- Ochrana pred popáleninami: Teplota spájkovacieho hrotu môže spôsobiť vážne popáleniny. Používajte držiak na spájkovačku počas prestávok a vyhýbajte sa kontaktu s horúcimi časťami.
- Ochrana pred požiarom: Pracujte na ohňovzdornom povrchu a v blízkosti spájkovačky by nemali byť žiadne horľavé materiály.
- Ochrana pred výparmi: Výpary zo spájky a tavidla môžu byť škodlivé. Pracujte v dobre vetranom priestore alebo používajte odsávač pár. Pri práci s olovenou spájkou sa vyhýbajte jedeniu a pitiu v blízkosti pracovného miesta.
- Ochranné okuliare: Odporúča sa nosiť ochranné okuliare, aby sa zabránilo vniknutiu odletujúcich častíc spájky do oka.
Používanie tavidla | Základy spájkovania | Spájkovanie pre začiatočníkov
Spájkovanie je užitočná zručnosť, ktorá sa dá naučiť s trochou praxe. Dodržiavaním správneho postupu a bezpečnostných pravidiel môžete dosiahnuť kvalitné a odolné spoje.
