Bleskozvod a bezpečná vzdialenosť od kovových častí budovy: komplexný sprievodca

Bleskozvody sú zariadenia vyrábané z vysoko vodivých kovov a ich úlohou je odvádzať nadmerné elektrické napätie, ktoré vznikne pri bleskoch, po vonkajšej stene budovy do zeme. Ak sa stane, že blesk vnikne do budovy, môžeme rátať s vysokými škodami, pretože väčšinou v nej zničí všetky elektrické spotrebiče, ktoré sa momente jeho prieniku nachádzajú pod prúdom. Kvôli obrovským teplotám vznikajúcim pri výboji, nastáva v tomto prípade dokonca nebezpečenstvo vzniku požiaru. Bleskozvody sa skladajú z troch hlavných častí: zvodové sústavy, zvody a uzemnenia. Každý prvok musí byť umiestnený tak, aby zachytil všetky smerujúce blesky a zabezpečil rýchly prenos špičkového prúdu do zeme.

Prečo je dôležitá správna vzdialenosť od kovových častí budovy

V normách a praktickej príprave ochrany pred bleskom sa kladú veľké dôrazy na to, aby medzi bleskozvodnou sústavou a ostatnými kovovými časťami budovy nevznikal preskok - teda aby sa vysoké napätie neprenieslo na citlivé prvky. Podľa STN EN 62305-3 (časť 3 Normy EN 62305) a súvisiacich doplňujúcich noriem je výpočet ochranného poľa a vzdialeností kľúčový pre zabránenie preskoku a zaručenie spoľahlivého odvodu prúdu do zeme. Pri kovových prvkoch na streche či v okolí budovy je dôležité viesť zvody tak, aby nedochádzalo k zbytočnému prelínaniu potenciálov a aby sa zamedzilo nežiaducemu uzemneniu cez iné kovové komponenty (napr. odkvapy, plechy, konštrukcie).

Hlavné normy a typy bleskozvodov

• STN EN 62305 (1-4) - hlavná harmonizovaná európska norma o ochrane pred bleskom: princípy, manažment rizík, fyzická škoda a elektronické systémy.
• STN 34 1390 - doplňujúca slovenská norma pre vonkajšiu ochranu (staršia, no stále platná pre existujúce objekty a revízie).
• 4 triedy LPS (Lightning Protection System) podľa rizika: I, II, III, IV - od najprísnejšej ochrany po najnižšiu.
• Klasický (pasívny) bleskozvod - Faradayova klietka s mrežou, zvody a uzemnenie; revízia každé 4 roky pre bytové domy.
• Aktívny bleskozvod (ESE - Early Streamer Emission) - generátor vysokonapäťových impulzov; revízia každé 2 roky pre bytové domy; často nie je odporúčaný pre bežné rodinné domy na Slovensku.

Podľa súčasných pravidiel je STN EN 62305 platná a záväzná pre nové inštalácie od roku 2009. STN 34 1390 sa vzťahuje na staršie objekty a revízie podľa starších pravidiel súvisiace s týmto horným časovým rozpäťom. Pri novostavbách je bežne odporúčaný pasívny bleskozvod navrhnutý a inštalovaný podľa STN EN 62305.

Vzdialenosť „s“ a praktické rozloženie zvodov

Vzdialenosť „s“ - minimálna bezpečná vzdialenosť medzi bleskozvodnou sústavou a inými vodivými časťami alebo kovovými prvkami - je definovaná v norme STN EN 62305-3 a je rozhodujúca pre zabránenie preskoku. Uvedené vzťahy závisia od izolačného materiálu, počtu zvodov a dĺžky zvodu. V praxi sa odporúča:

1. Umeninovať zvody na rohoch budovy, s čo najväčšou vzdialenosťou od dverí a okien.
2. Pri pomere šírky a dĺžky budovy menšom ako 1:5 je zvod potrebné umiestniť každých 15 m; pri pomere väčšom ako 1:5 sa vzdialenosť zvodov zväčšuje na približne 30 m.
3. Pri kovových prvkoch exteriéru je potrebné zabezpečiť správne elektrické prepojenie a zabrániť vzniku kontaktu cez nekorektné spoje, ktoré môžu spôsobiť koróziu a zhoršiť spoľahlivosť systému.

Na plechových strechách alebo kovových prvkoch je obzvlášť kľúčové dodržiavať odstupové vzdialenosti, pretože kovové diely môžu viesť k elektromagnetickým javom a skokovému prúdu. V niektorých prípadoch môže strecha či okapy figurujú ako súčasť zvodu, ak majú dostatočnú hrúbku a spoľahlivé elektrické prepojenie.

Pasívny vs. aktívny bleskozvod a ich praktické odkazy

Pasívny bleskozvod: klasická Faradayova klietka - zachytávacie tyče, mreža, zvody a uzemnenie; spoľahlivý systém pri správnej kvalite materiálov a pravidelných revíziách (napr. 4 roky pre BD).

Aktívny bleskozvod (ESE): obsahuje elektronický generátor impulzov a ponúka väčší ochranný polomer; revízie sú častejšie (každé 2 roky pre BD). V praxi sa pre bytové domy odporúča skôr osadiť pasívny systém podľa STN EN 62305, ak nie sú jasné benefity a dôkazy pre ESE technológiu.

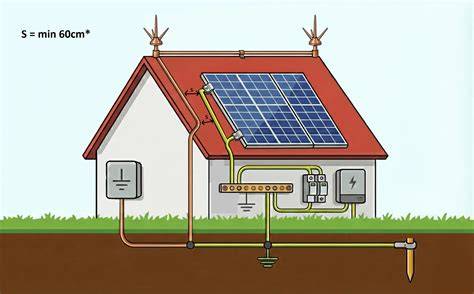

Oddialený bleskozvod: riešenie pre drevodomy alebo strechy s technológiami (napr. fotovoltika), ktoré vyžadujú fyzický odstup medzi zvodovou sústavou a objektom.

Materiály a konštrukčné prvky

• Vodiče: FeZn (pozinkovaná oceľ) - najmä pre cenovú dostupnosť; Cu (meď) - drahšia, s lepšou koróziou; AlMgSi (hliník) - estetické implikácie.
• Uzemňovacie tyče a hlbšie zemniče: Dehn, GALMAR - bežné typy 4×3 m hĺbkových vedení.
• Spojovacie prvky: svorky s UL certifikáciou, aby odolali bleskovému impulsu a vonkajším klimatickým vplyvom.

Najčastejšie chyby súvisiace s kombinovaním rôznych kovov bez vhodných spojok; elektrolytická korózia a zhoršenie spoľahlivosti môžu viesť k zvýšenému riziku. Preto sú potrebné certifikované spojovacie prvky a správna kompatibilita materiálov.

Inštalácia a údržba

• Inštaláciu by mal vykonávať len kvalifikovaný elektrotechnik s príslušnými oprávneniami; Svojpomocná montáž je vysoko riziková.
• Po inštalácii je nevyhnutná prvotná prehliadka a skúška revízneho technika. Žiadna inštalácia by nemala zostať bez následnej revízie.
• Meranie zemného odporu by malo ukázať hodnotu maximálne do 10 Ω; v prípade prekročenia je potrebné doplniť uzemňovacie elektródy a prepojenia.
• Pravidelné revízie: klasický bleskozvod - každé 4 roky (BD); aktívny bleskozvod - každé 2 roky (BD); RD - 5 rokov pre klasický, 2 roky pre aktívny.

Poisťovne môžu znížiť alebo odmietnuť nároky, ak chýba platná revízna správa alebo nie je bleskozvod vyhotovený podľa platných noriem. Preto je nevyhnutné zahrnúť do rozpočtu aj prvú revíziu, čo je potrebné pre kolaudáciu a platnosť poistnej zmluvy.

Špeciálne poznámky k Dom Snov a pri rekonštrukciách

• Pri novostavbách býva bleskozvod súčasťou štandardného rozsahu, realizuje sa po úroveň základovej platne a obsahuje 3 vývody.
• Pri rekonštrukciách fasády alebo výmene strešnej krytiny je potrebné primárne zohľadniť stav bleskozvodu a zabezpečiť jeho aktualizáciu podľa STN EN 62305.
• Vo väčšine prípadov je vhodné vymieňať staré štandardné systémy za moderné, ktoré poskytujú lepší prechod prúdu a spoľahlivejšiu ochranu.

Praktické odporúčania a často kladené otázky

1. Musím mať analýzu rizika pre rodinný dom? - Áno, STN EN 62305-2 nepozná výnimky a vyžaduje analýzu rizika pre návrh ochrany.
2. Čo ak mám projekt z roku 2015? - Pre nové rekonštrukcie a výstavbu platí STN EN 62305; staršie projekty môžu vyžadovať revíziu podľa STN EN 62305 a STN 34 1390.
3. Môžem kombinovať aktívny a pasívny bleskozvod? - Hybridné prístupy sú predmetom posúdenia; z praktických dôvodov sa najčastejšie používa pasívny systém s výhradami, že aktívne prvky majú svoje obmedzenia a revízie.
4. Kto môže inštalovať bleskozvod? - Iba kvalifikovaný elektrotechnik (min. §22) s oprávnením. Montáž bez elektro vzdelania je zakázaná.
5. Ako sa počíta dostatočná vzdialenosť „s“? - Vzorec definuje STN EN 62305-3 a závisí od izolačného materiálu, počtu zvodov a dĺžky zvodu.
6. Je platná revízia podľa NF C 17-102 na Slovensku? - Niektorí revízni technici ju odmietajú; odporúča sa STN EN 62305.
7. Čo robiť, ak chýba dokumentácia k starému bleskozvodu? - Požiadať o revíziu a aktualizáciu podľa platných noriem; doklady môžu byť k dispozícii v UNMS SR alebo KT v STN knižniciach.
8. Aká je životnosť bleskozvodu? - Pozinkované materiály majú približne 15-20 rokov; dĺžka životnosti závisí od prostredia a údržby.
9. Musí byť bleskozvod na každom dome? - Nie automaticky; závisí od rizikových faktorov a analýzy rizika podľa STN EN 62305.
10. Čo je to prechodné obdobie noriem? - V rokoch 2009-2016 bolo súbežné pôsobenie starej STN 34 1390 a EN 62305; rozhoduje dátum stavebného povolenia.

Najdôležitejšie je pochopiť, že bleskozvod nie je len „tyč na streche“. Ide o komplexný systém, ktorý musí spĺňať prísne technické normy a pravidelne prechádzať revíziami, aby zaručil bezpečnosť a efektívny odvod energie pri búrke. Pri novostavbách a rekonštrukciách je vždy najlepšie riešiť ochranu už v projekte a zveriť realizáciu do rúk odborníkov, ktorí vám vystavia platnú revíznu správu a zabezpečia dlhodobú spoľahlivosť systému.

Náhľad na proces inštalácie a revízie

1. Predbežná vizuálna kontrola a návrh rozmestoovania zvodov a uzemňovacieho systému.
2. Montáž zvodov, zachytávačov a uzemňovacích elektród podľa platných noriem.
3. Prvotná skúška - meranie odporu zemného koordinovaného systému (cieľ pod 10 Ω).
4. Inštalácia a kontrola préhľad sa uskutoční revíznym technikom a vydá revíznu správu.
5. Pravidelné revízie - u BD každé 4 roky, u RD podľa typu systému a noriem (zvyčajne 4 roky pre pasívny, 2 roky pre aktívny).
